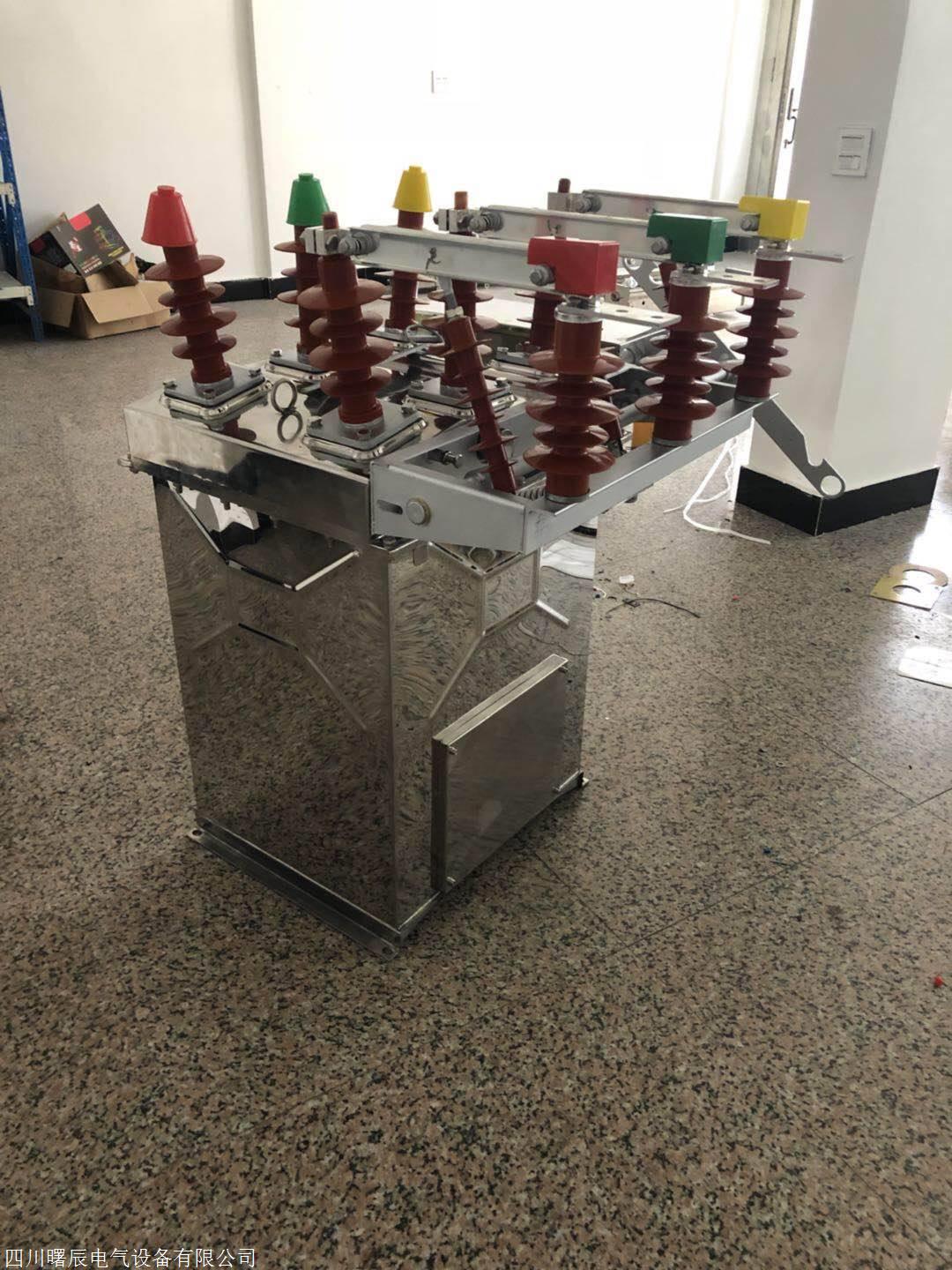

10kv智能型高压断路器zw8-12F
产品介绍：
ZW8-12户外高压真空断路器用于额定电压12kV，三相交流50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用***C绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。断路器可根据用户需要配装隔 离开关或防涌流***保护器等。断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。
手动操作：
安装在合闸半轴上的拨叉逆时针转动时，带动合闸半轴沿逆时针方向旋转。从而产生与合闸电磁铁操作同样的效果。
重合闸操作：
机构释放储能弹簧的能量后，完成合闸操作，在合闸状态，机构再进行储能操作，完成储能操作后，机构处于合闸已储能状态，在此状态一旦接到正确的信号，机构便能实现一次自动重合闸操作。
分闸操作：
分闸电磁铁操作：
机构接到分闸信号后，分闸电磁铁的动铁心向上运动，推动分闸脱扣杆作向前运动，使分闸半轴逆时针方向旋转。解除对分闸挚子的约束。与此同时，分闸挚子受滚 子的压迫而逆时针转动，摇臂因受开关内部分闸弹簧的推力而逆时针方向旋转，从而完成分闸操作。
手动操作：安装在分闸半轴上的拨叉逆时针转动时，带动分闸半轴沿逆时针方向旋转，从而产生与分闸电磁铁操作同样的效果。
每日新闻：
再看看别人吧！瞧，有些人东看看西看看，挑桔子的娴熟程度到了根本不用手摸就能辨别出桔子的好坏，真称得上挑桔高手。再观察那边，有的在认真地挑桔子，有的在小心翼翼地剪桔子，还有的正在喜滋滋地把桔子放进箩筐里……桔子林里充满了我们的欢声笑语，充满了丰收的喜悦。
主要技术参数
序号 项目 单位 参数
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 20
5 额定峰值耐受电流(峰值) kA 50
6 额定短时耐受电流 kA 20
7 额定短路关合电流(峰值) kA 50
8 机械寿命 次 20000
