西门子PLC通讯模块参数介绍

通讯处理器用于把 S7-300 连接到不同的总线系统/通讯网络上，以及进行点到点连接。根据应用情况和模块的不同协议，可以提供不同的总线系统，如 Profibus DP 或工业以太网。

点到点连接
通过处理器（CP）进行点到点连接是一种强大而低成本的中线系统替代方案。相对于总线系统，点到点链接的优点在只有较少 (RS485) 设备需要连接到 SIMATIC S7 上时非常明显。
CP 可以方便的把第三方系统连接到 SIMATIC S7 上。由于 CP 具有极高的灵活性，可以实现多种不同的物理传输介质、传输速率，甚至可以自定义传输协议。
对于每个 CP，我们用 CD 光盘提供了组态软件包和电子手册，以及用于实现 CPU 和 CP 之间通讯的参数化屏幕形式和标准的功能块。
组态的数据会存储到 CPU 的系统块中，并备份。因此更换模块时新模块可以立即投入使用。
S7-300 的接口模块现有三种版本，每个都带有用于不同物理传输介质的接口

应用

通讯模块使 SIMATIC S7-300 可以连接到如：

• SIMATIC S7 和 SIMATIC S5 可编程控制器，以及许多其它制造商提供的系统

• PC、可编程装置、HMI 装置

• 现场设备

• 打印机

• 机器人控制

• 调制解调器

• 扫描仪、条码读取器等

效益

•由于可以使用 STEP 7 方便的进行组态，因此缩短了启动时间
•通过 LED 指示缩短了发生故障时的停机和维修时间

设计和功能

CP 具有加固的塑料外壳，带有 LED 指示灯用于显示工作和故障状态。
它们显示出了 SIMATIC S7-300 设计的全部优势，如 .
•设计紧凑
•便于安装
•用户友好型接线等。

技术数据

描述

信号模块是 SIMATIC S7-300 进行过程操作的接口。S7-300 模块范围的多面性允许模块化自定义，以满足***多变的任务。

S7-300 支持多面性技术任务，并提供详尽的通讯选项。除了具有集成功能和接口的 CPU，在 S7-300 设计中还有各种针对技术和通讯的特殊模块。

优势

• 安装简便

通过前端连接器连接传感器/执行器。可使用以下连接方式进行连接：

• 螺钉型接线端子

• 弹簧型接线端子

• 快速连接（绝缘穿刺）

更换模块后，只需将连接器插入相同类型的新模块中，并保留原来的布线。前端连接器的编码可避免发生错误。

• 快速连接

连接 SIMATIC TOP 更加简单、快速（不是紧凑 CPU 的板载 I/O）。可使用预先装配的带有单个电缆芯的前端连接器，和带有前端连接器模块、连接线缆和端子盒的完整插件模块化系统。

• 高组装密度

模块中为数众多的通道使 S7-300 实现了节省空间的设计。可使用每个模块中有 8 至 64 个通道（数字量）或 2 至 8 个通道（模拟量）的模块。

• 简单参数化

使用 STEP 7 对这些模块进行组态和参数化，并且不需要进行不便的转换设置。数据进行集中存储，如果更换了模块，数据会自动传输到新的模块，避免发生任何设置错误。使用新模块时，无需进行软件升级。可根据需要***组态信息，例如用于标准机器。返回页首

设计和功能

许多不同的数字量和模拟量模块根据每一项任务的要求，准确提供输入/输出。

数字量和模拟量模块在通道数量、电压和电流范围、电气隔离、诊断和警报功能等方面都存在着差别。在这里提到的所有模块范围中，SIPLUS 组件可用于扩展的温度范围 -25…+60°C 和***的空气/冷凝。

诊断、中断

许多模块还会监控信号采集（诊断）和从过程（过程中断）中传回的信号。这样便可对过程中出现的错误（例如断线或短路）以及任何过程事件（例如数字输入时的上升边或下降边）立刻做出反应。使用 STEP 7，即可轻松对控制器的响应进行编程。

专用模块

用于测试和仿真时，模拟量模块可插入到 S7-300。该模块通过 LED 转换和指示输出信号，实现对编码器信号的模拟。

该模块可插入到任何地方（不必遵守插槽规则）。该虚拟模块为未组态的信号模块预留了一个插槽。稍后安装该模块时，整个组态的机械配置和地址分配均不会更改。

BCNet-S7MPI功能：

1、支持多主站通讯，扩展口可以连触摸屏或其他主站。

2、波特率自适应。

3、自动查询主站地址，显示地址列表。

4、直接安装在PLC的PPI/MPI/PROFIBUS通讯口上，无需外接电源。

5、支持西门子S7以太网通讯驱动，包括MicroWIN、STEP7、WinCC以及SIMATIC NET等。

6、用户可以按照BCNetS7协议采用***语言编程（如VB、VC、C#等），实现与S7-200/300/400的数据通讯，方便开发生产管理系统。

7、免费提供BCNetS7 OPC服务器。

8、BCNetS7 DX功能，通过简单的配置即可实现在两个PLC之间交换数据。

9、 集成ModbusTCP服务器，支持FC1、FC2、FC3、F***、FC5、FC6、FC16，Modbus数据区自动映射至S7-300数据区。

10、支持16个以太网TCP/IP连接，允许16台PC同时采集PLC数据。

11、与R-Net 3G/4G系列配合，可以实现设备的远程维护和数据监控。

典型应用

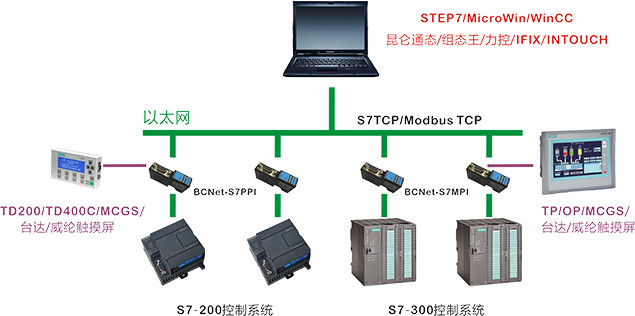

1、网口编程***、上位监控、设备联网。BCNet扩展口不占用S7-200/300的通讯口，可以连触摸屏或西门子主站电缆。

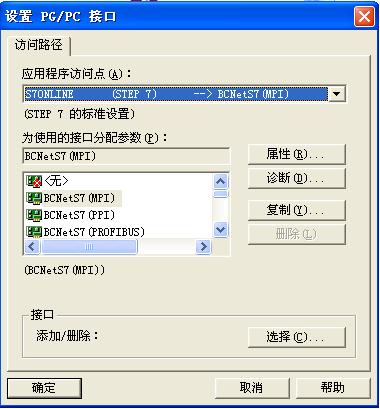

2、支持西门子以太网驱动和BCNetS7驱动。BCNet-S7MPI支持西门子TCP/IP驱动，即MicroWIN、WinCC、组态软件、Kepware OPC连BCNet时选择西门子以太网模块CP243-1或343-1的S7TCP驱动。除此之外，BCNet-S7MPI还支持3种驱动方式：BCNetS7(PPI)，PPI方式，用于S7-200；BCNetS7(MPI)，MPI方式，用于S7-300，S7-400；BCNetS7(PROFIBUS) ，PROFIBUS方式，用于S7-300，S7-400；

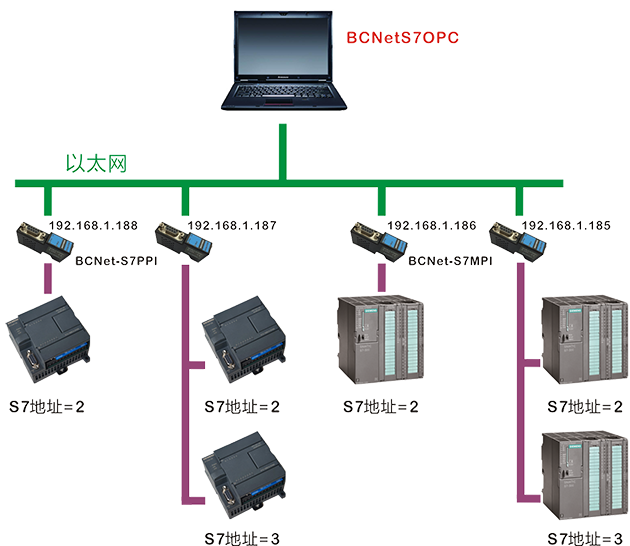

3、免费的BCNetS7 OPC服务器，无连接数和点数的限制。支持SOCKET编程，方便开发生产管理系统。
