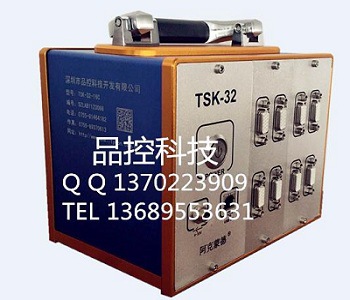

TSK-32/64
应力测试系统
品控科技***提供软硬件方案,根据IPC/JEDEC-9704标准对生产测试流程进行完整的应力测试分析,该系统在满足常规的应力数值分析、应力速率分析,彩色密度图分析等基本功能要求的同时,根据客户后续发展需求,进行功能和通道数的扩展。
应力测试仪的型号:
TSK-8-8C 应力测试仪(不能扩展)
TSK-32-8C 应力测试仪(可扩展)
TSK-32-16C 应力测试仪(可扩展)
TSK-32-24C 应力测试仪(可扩展)
TSK-64-32C 应力测试仪(可扩展)
TSK-64-48C 应力测试仪(可扩展)
TSK-64-64C应力测试仪(可扩展)
美国应力测力仪、ICT/BGA治具应力测试仪、残余应力应变测试仪TSK-32/64/深圳代理特点:
应变与应变率自动检测
? 基于IPC/JEDEC-9704国际电路板标准?
? 支持包括单轴、双轴和三轴在内的各种应变片类型(两线、三线制均可)
? 提供高精度、高稳定性的采样脉冲,保证所有通道并行同步采集
? 应变率、切应变,实时曲线、数值显示分析
? 强大的Excel报表生成功能(包含时域、频域分析、统计分析),一键自动自动生成报告,并可根据客户需求自定义报表内容。
? 满足电子制造行业(PCB/ICT/FCT治具等应力测试)、机械设计行业、车辆研究、桥梁建筑、空调管道等多种测试需求
产品规格:
单模块通道数: | 8个模拟输入通道 |
***大采样率: | 640KS/s/机箱 |
采样模式: | 多通道同步采样 |
ADC分辨率: | 24位 |
ADC类型: | Delta-Sigma(带模拟预滤波) |
支持应变式传感器电阻值: | 系列支持120Ω,J***-B系列支持350Ω |
支持惠斯通电桥类型: | 1/4 桥 |
转换精度: | 3.5062nV/V/LSB |
精度增益误差: | 0.02%(已校准,常规测量条件25℃,&plu***n;5℃) |
全量程范围: | &plu***n;29.4mV/V(+62500uE/-55500uE) |
端子间过压保护: | &plu***n;30V |
稳定性: | 增益漂移6ppm/℃ |
数字滤波器: | 用户自定义低通滤波 |
机箱接口类型: | USB2.0高速输入 |
供电电源: | 11到30VDC,220VAC |
工作温度: | -40℃~70℃,工作湿度:10%~90% RH,无凝结 |
存储温度: | -40℃~85℃,存储湿度:5%~90% RH,无凝结 |
防护等级: | IP 40 |
接线盒: | 德国进口快速接线盒 |
应用行业:
玻璃应力测试、PCB板应力测试、分板应力测试、空调应力测试、管道应力测试、桥梁应力测试、大厦应力测试、水库应力测试,螺栓应力测试,铁轨应力测试,起重机应力测试,轮船应力测试,钢结构应力测试,水利土木应力测试
