| 终端垫可焊性：
满足环境影响评价规范RS186-9E和ANSI/j - std -002 3级。
终端垫材料： 镀锡 镍铜合金 无铅，通过无铅认证
标志： Part ldentification αF = n***D050 |
|

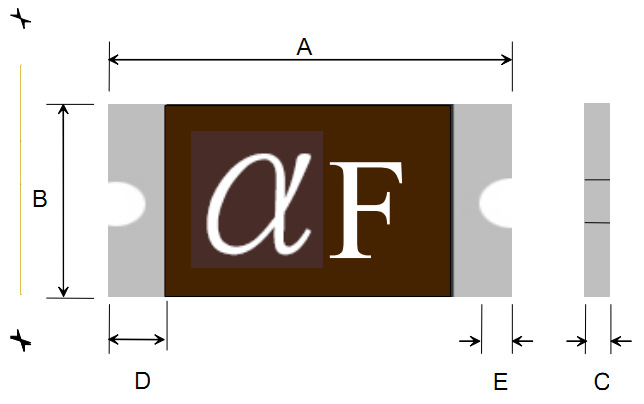

结构和规格：
| 型号 | 标志 | A | B | C | D | E | |||
| Min. | Max. | Min. | Max. | Min. | Max. | Min. | Min. | ||
| n***D050 | αB | 3.00 | 3.50 | 1.50 | 1.80 | 0.35 | 0.85 | 0.15 | 0.10 |
Unit:mm
性能规格：
|
陆海
|
标志
|
***大电压
(Vdc) |
***大电流
(A) |
保持电流
@25℃ (A) |
动作电流
@25℃ (A) |
功率耗损
typ. (W) |
***长时间动作
|
电阻
|
||
|
Current
(A) |
Time
(Sec.) |
Rimin
(Ω) |
R1max
(Ω) |
|||||||
|
n***D050
|
αF
|
6
|
100
|
0.50
|
1.00
|
0.6
|
8.00
|
0.10
|
0.150
|
0.700
|
| n***D050-13.2V | αF | 13.2 | 100 | 0.50 | 1.00 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| n***D050-16V | αF | 16 | 100 | 0.50 | 1.00 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| n***D050-24V | αF | 24 | 100 | 0.50 | 1.00 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| Vmax=在额定电流下可承受的***大电压.
Imax=在额定电压下可承受的***大故障电流. Ihold=保持电流: 在25℃的空气中，***大电流设备将维持4小时不跳闸. Itrip=跳闸电流: 在25℃的空气中，***小电流设备跳闸. Pd= 在25℃的空气中，设备跳闸状态. Rimin=电阻***小值在设备的初始(un-soldered)状态。 R1max=在25℃的空气中，阻力***大的设备在跳闸1小时后的测量值. Caution=操作超出指定的评级可能会导致损坏，击穿和火焰。 |
||||||||||
订货须知： 包装：
| n***D1206 | 050 | 卷盘数量 |
| 产品名称 | 当前 | 5,000pcs/盘 |
| 大小 3216毫米/1206英寸 | 保持电流 | |
| ***D:表面贴装元器件 | 0.50A |
