576芯光纤机柜（安装图文并茂）
【中国电信、联通、移动、铁通、广电】几大运营商优质供应商
【宏脉质量--带给您看得见的未来，说不尽的精彩】
制 造 商：宁波宏脉通信设备有限公司
产品名称：684芯ODF机柜
产品材质：冷轧板、不锈钢
产品规格：齐全（不规则可定制）
安装方式：壁挂式、落地式（适用于室外、室内）
产品包装：纸箱
运输方式：货运、物流、快递
684芯ODF架、684芯光纤配线柜、684芯光纤配线架、684芯ODF光纤配线柜、684芯ODF光纤配线架
型号：144芯、288芯、432芯、576芯、684芯、720芯、864芯、1152芯、1440芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
【***供应：中国电信、中国移动、中国联通、中国广电】
■ 主要性能
使用条件：
1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有***的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。
特点：
1.机柜采用19”寸标准安装，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。

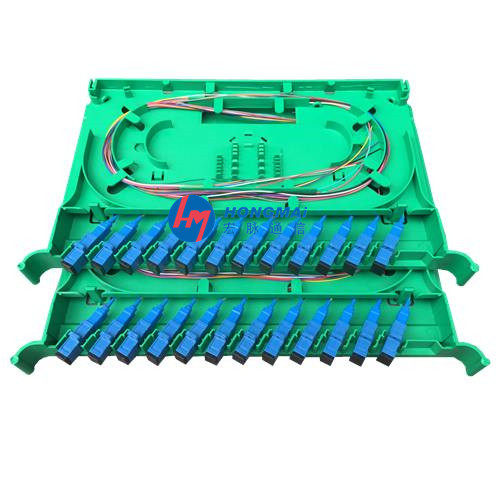

2.配置我公司推拉熔配一体化单元，另可选配转配线单元和集中熔接单元（见后面单元体）
3.可简单调整面板、达到上下进缆；可靠的进装置和纤芯保护装置。
4.配置容量大，且有较强的布线空间。
5.采用封闭式机柜，前后开门。
288芯光纤机柜（安装图文详解）
ODF(Optical Distribution frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能,调线功能。
ODF可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架,也可与数字配线单元,音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活,安装使用简单,容易维护,便于管理,是光纤通信光缆网络终端,或中继点实现排纤,跳纤光缆熔接及接入必不可少的设备。
它是光传输系统中一个重要的配套设备,主要用于光缆终端的光纤熔接,光连接器安装,光路的调接,多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去,光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小,调配连接操作不便,功能较少,结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量,功能和结构等提出了更高的要求。
光纤配线架（Optical Distribution frame）用于光纤通信系统中局端主干光缆的
ODF架
成端和分配,可方便地实现光纤线路的连接,分配和调度。
随着网络集成程度越来越高,出现了集ODF,DDF,电源分配单元于一体的光数混合配线架,适用于光纤到小区,光纤到用户,光纤到大楼,远端模块局及无线***的中小型配线系统。
ODF主要特点：
全模块化设计,全正面化操作
集熔接与配线于一体,大限度的高密度化
可安装于19寸标准机架上
适用于带状和非带状光缆
可卡接式安装FC,SC,ST和LC等多种适配器
适配器与设备在30°卡接式安装,既保证了跳线的弯曲曲率半径,又可避免激光灼伤人眼 操作方便,保护完善
光纤配线架配件1：束状尾纤
束状尾纤，又称尾纤束，只有一端有连接头，而另一端是一根光纤的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与终端设备。尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为***，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。
同类型产品种类有：12芯FC束状尾纤，12芯SC束状尾纤，12芯FC带状尾纤，12芯SC带状尾纤，12芯FC防水尾纤，4芯尾纤，6芯尾纤，8芯尾纤，12芯尾纤。插芯端面为PC/UPC/APC研磨.
产品特性：束状尾纤由符合全色谱规范的康宁紧套光纤，外包芳纶纤维加强元件，再包裹具有一定阻燃性能的聚***外护套构成，广泛应用于传输线路与终端设备之间的密集连接。
用途 ：CATV、 局域网/接入网、 电信网络/Gigabit数据网络测试、***设备、其它工业及军事应用
特点 ：
符合ANSI, Bellcore,TIA/***,IEC等国际标准及国内电信行业标准
实现了光纤传输的活动连接
插入损耗小，回波损耗大
良好的互换性和重复性
技术指标： 重 复 性： ≤0.1dB
互 换 性： ≤0.2dB
插拔次数：>1000次
抗拉强度：0~15Kg
光纤配线架配件2：光纤跳线
光纤连接器(又称跳线)是指光线两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。单模光纤连接器连接头连接类型有FC、SC、ST，端面接触方式有PC、UPC、APC型。两端连接器类型或接触面不同的跳线，称为单模转接跳线。本公司采用***技术和设备，进行规模化生产，产品性能优良，质量稳定可靠。
产品用途：
长途及本地光传输网络、数据传输网络、图像传输网络、CATV、光学测试仪器、光电自控系统
产品特点：
产品采用日本京瓷产陶瓷插针，进口优质光纤线缆。
引进国外***的研磨技术和研磨设备，有力保证光纤的圆心研磨偏移、光纤的凹陷、光纤表面无划痕或瑕出疵、陶瓷端面曲率半径的大小等技术参数符合标准规定。
插入损耗小、回波损耗大；互换性能，重复插拔性能优良，使用方便。
公司可供选择的产品有ST、SC、FC、LC、MU、D4、***4、FDDI、MT-RJ等指标。
规格有单模单芯、多模双芯等。
插入损耗：单模≤0.18dB；回波损耗：PC≥45dB UPC≥50dB, APC≥60db
接头插拔1000次以上,插入损耗变化量<0.20dB
互换性：任意对接≤0.18dB
温度范围：－40℃— +80℃
抗拉强度：45Kg(φ0.9***光纤除外)
振动试验：<0.1dB(5-50Hz,1.5***振幅)
光纤外径：3mm/ 2mm/0.9mm
光纤配线架配件3：光纤适配器
光纤适配器（又称法兰盘 、藕合器）是光纤活动连接器对中连接部件,本系列产品品种齐全、包括FC、SC、ST、LC、MTRJ、还有相互之间进行转接的产品如：ST-SC、FC-ST等，广泛用于光配线架（ODF）、光纤通信设备、仪表等，性能稳定可靠。
光纤适配器特点：
1、插入损耗低，每通过一个适配的连接损耗小于0.2db
2、互换性好
3、重复性好
主要技术参数
插入损耗：≤0.2dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
互换性试验：≤0.2dB
振动试验：≤0.1dB(10-60Hz,1.5mm振幅)
抗拉强度试验：≤0.1dB（0-15Hg拉力，φ0.9mm光纤除外）
高温试验：≤0.2dB（+85℃，持续100小时）
低温试验：≤0.2dB（-40℃，持续100小时）
温度循环试验：≤0.2dB（-40℃~+85℃，循环5次后）
湿度试验：≤0.2dB（+25℃~+65℃，相对湿度93%，100小时后
广泛用于光配线架 （ODF）、光纤通信设备、仪表等，性能稳定可靠。藕合器主要性能“光纤之间是由适配器通过其内部的开口套管连接起来。提供各种形状的高性能适配器， 以保证光纤跳线之间的高连接性能。为了固定在各种板面上，设计了多种精细的固定法兰。变换型适配器可连接不同类型光纤跳线接口，并提供APC端面之间的连接。双连或多连可提高 安装密度。无论在选材还是在尺寸公差，及美观上都体现了精工技研的高品质。
