变电站35kv真空断路器zw7-40.5
产品介绍：
ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；
正常使用条件
周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；***低周围空气温度为-25℃。
应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。
海拔:不超过2000m。
周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。
风速不超过34m/s.
来自开关设备和控制设备的振动或地动是可以忽略的。
在二次系统中感应的电磁干扰幅值不超过1.6KV。
如超出上述正常使用条件，由用户与制造厂协商。
ZW7-40.5结构和工作原理

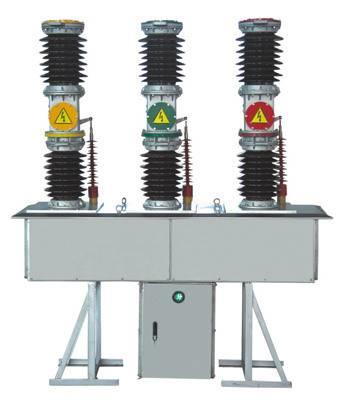

该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互
感器、传动机构及弹簧操动机构组成。
ZW7-40.5断路器灭弧室原理
灭弧室是断路器的主要部件，断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无******、无污染、噪音低等优点。
