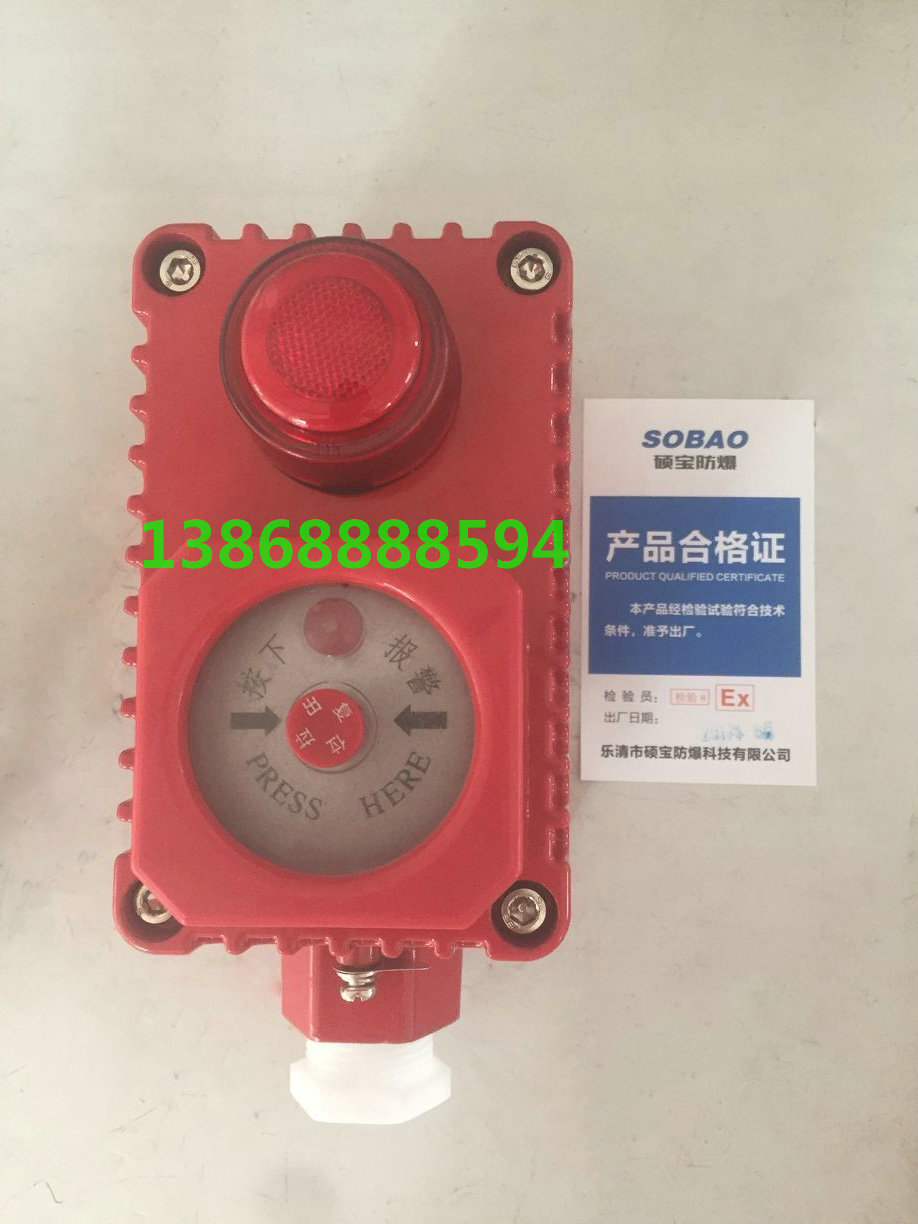

人工手动防爆报警按钮24V/36V/220V
人工手动防爆报警按钮24V/36V/220V安装与布线
◆安装：根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6膨胀螺钉或M6螺钉通过按钮安装口将按钮连接电缆外径为φ6～8mm的橡塑电缆，电缆的防爆进口为M22×1.5螺纹，可与镀锌护管或BNG15×700防爆挠管连接，也可以用防爆封口螺帽锁紧。立式安装须用专用立柱在地面上固定，其它安装步骤与壁式安装相同。对于在室外环境下使用的按钮还配有按钮防雨箱。
◆按钮的布线：用一字螺刀将按钮的前面盘取下，然后松开按钮面板的固定螺丝，将按钮的面板从按钮的防爆壳体上取下，***后松开按钮防爆外壳的固定螺丝，打开按钮的隔爆腔，按照接线示意图的接线方法接好按钮，本系统总线回路采用2总线制，不分极性。接线时两根探测总线不分极性分别压接在按钮线路板的L1，L2端。连线接好后，将按钮的防爆上盖上好，防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它***。然后依次固定按钮的面板及按钮的前面盘。
◆布线要求：要求线间、线与大地间绝缘阻抗大于20MΩ， 探测总线回路单根线路电阻小于20Ω。
◆开通调试：在确保线路连接准确无误的情况下方可上电开通调试，对控制器上电后，进行记录操作(详见控制器使用说明)，核查登记记录，通电状态下，正常时可看到确认灯微闪亮，报警时确认灯闪亮，闪亮周期为3秒左右。 无误后即可进行报警模拟试验。
注：
(1)按钮若未登记，则不能报故障和火警。
(2)登记结果断电保持，不受掉电影响。
人工手动防爆报警按钮24V/36V/220V主要技术参数
1、防爆标志：ExdⅡBT6和ExdⅡCT6
2、温度范围：－50℃～80℃
3、湿度范围：小于95％
4、大气压力：80～110KPa
5、线 制：N+1线制
6、电流：0.3mA
7、报警电流：＜30mA(瞬时)
8、工作电压：DC24V
9、外型尺寸：124×150×70mm
10、静态电流：＜0.06mA
11、重 量：1.29Kg
人工手动防爆报警按钮24V/36V/220V注意事项
1、严禁在******场所带电拆卸。
2、安装时不要损伤防爆面，并保持其清洁。防爆面紧固螺钉应均匀拧紧， 注意防爆面不要夹杂导线或其它***。
3、探测总线应与强电磁场导体分开敷设，如无法避开， 探测总线电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。
4、长期使用要定期检测按钮的性能是否完好， 如失效或损坏时要由***人员进行维修。
