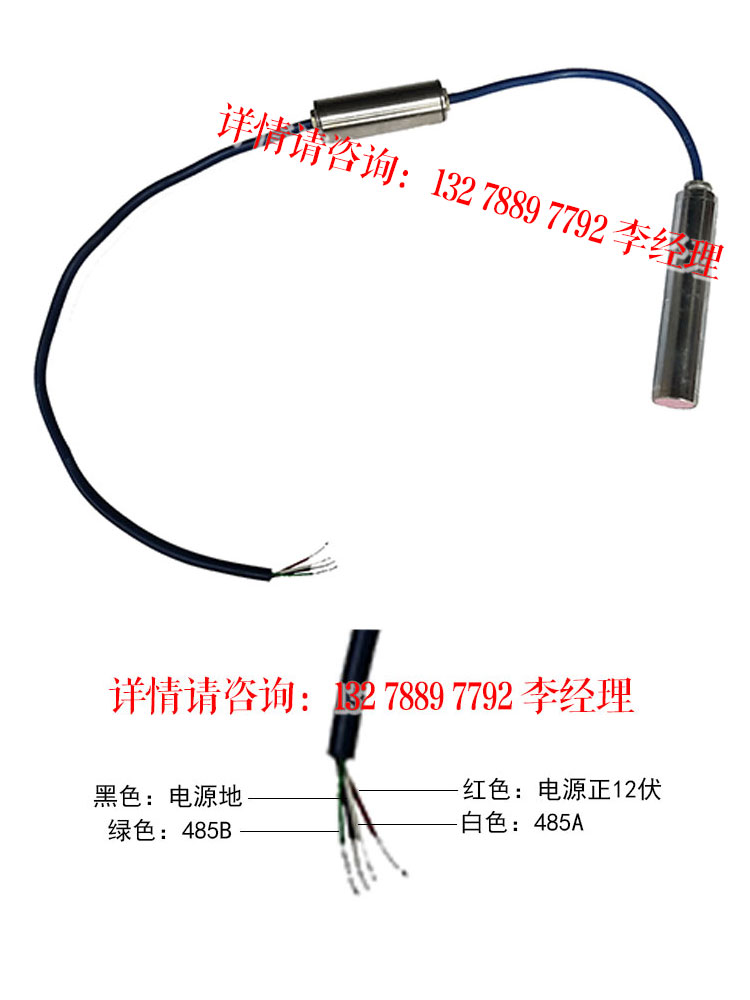

本渗压计使用标准485信号,为自动化公司、集成公司等提供优质廉价前端产品。
1 概述
振弦式渗压计用于监测岩土工程和其它混凝土建筑物的渗透水压力，适用于长期埋设在水工建筑物或其它建筑物内部及其基础，或安装在测压管内，测量结构物内部及基础的渗透水压力，并同时测量埋设点的温度。
1.1 测量原理
振弦式渗压计埋设于坝体或基岩内，渗透水压力自进水口经透水石作用在渗压计的弹性膜片上，将引起弹性膜片的变形，并引起振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时由仪器中的热敏电阻可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数F来度量，其定义为：
式中f为振弦式仪器中钢丝的自振频率。
2 安装埋设
2.1 验收与保管
（1）仪器到达施工现场后，应开箱检查。用户开箱验收仪器时，应先检查仪器的数量（包括仪器附件）及检验合格证与装箱单是否相符；
（2）对于箱内每台仪器，先用100V兆欧表及万用表，分别检查常温绝缘电阻及线圈电阻值，绝缘电阻不应低于50MΩ；
（3）仪器存放环境，应保持干燥通风，搬运时应小心轻放，切忌剧烈震动；
（4）如检测发现不正常读数的仪器，请返回厂家，不可在现场打开仪器检修。
2 仪器安装
A 在现浇混凝土内埋设
在现浇混凝土内埋设渗压计，通常埋设在采用分层浇注施工时的混凝土块施工缝上，主要用于监测在库水作用下，沿混凝土施工缝的渗透水压力。
（1）在先浇注的混凝土块层面上的测点处预留一个直径20cm、深30cm的孔；
（2）在上层混凝土浇注前，将包裹反滤料的渗压计放入孔中，孔内填满饱和细沙，孔口加一盖板（如图所示）；
具体通讯协议、自动化设计方案咨询13278897792李经理
产品规格、量程、线长，请联系***备注好 ~~
