合肥铝合金伸缩缝产品组件和材料
A.铝型材 - 符合ASTM B221,合金6061-T6或6063-T5性能的材料。
B.底座部件延伸型材 - 黄铜或不锈钢材料,参见2.02 D.
C.滑板 - 提供小。 3/16“厚的板材,材质为黄铜或不锈钢。请参阅2.02 D.使用预设计的自定中心杆将滑板固定在接头组件上,该中心杆可在各个方向上自由旋转。不允许使用张力或压缩来保持和固定滑板的预制金属装置。在***运动和完全关闭结构开口的过程中,滑板应能够清除基座构件延伸型材的凸起边缘,而不会损坏膨胀控制系统。
D.暴露的金属 - 选择的盖板和底座部件延伸型材应符合以下要求：
1.Brass应符合CDA260,70％铜的特性。
2.不锈钢应符合ASTM 5A 240或ASTM A276 304型的性能。
E.***对中棒 - 应展示圆形的球形端,锁定并滑入相应的铝挤压腔内,以便在包括垂直位移的所有方向上自由移动和弯曲。酒吧应模制或制造纳入耐磨尼龙组件与球形端和1“宽标准横梁标准应用。在需要重型应用的地方提供1?“宽的横梁。间距大为18“o.c.
在***活动设计中心杆期间,允许在加速向内和向外运动期间垂直移动金属盖,而没有疲劳和变形的迹象。同时提供安全连接在板和下面的系统部件之间保持适当的***并与相邻的表面接触。

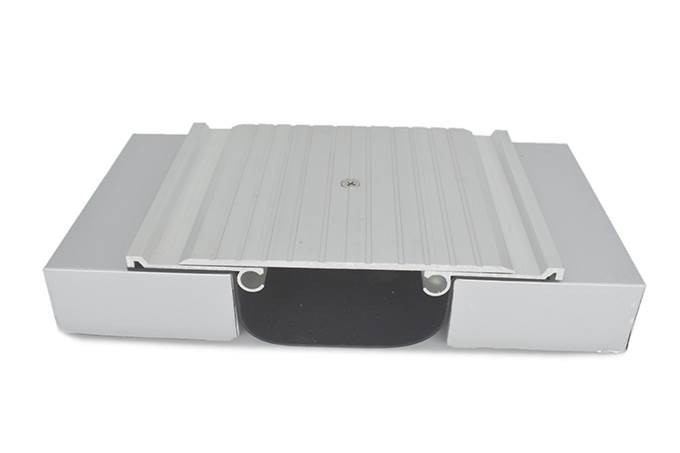

合肥铝合金伸缩缝产品规格说明
产品名称： 铝合金伸缩缝
产品型号：金属盖板型
适用缝宽：50mm-250mm
产品材料：铝，镀锌钢，不锈钢
伸缩性能：+/-（5-40）毫米
产品应用：地板到墙壁，墙壁到墙壁，墙到天花板和屋顶到屋顶
材料壁厚：基座：3mm，盖板厚度：5mm-8mm(盖板厚度式缝宽而定)
技术参数：铝·挤压-C/S使用多种合金和温度，这些合金和温度被确定为*适合于单个零件的特定用途。(6063-T5，T6，T52)(6061-T5，T6，T51)(6105-T5，T6)(6005-T5)(6005A-T5，T61)，ASTM B 221·页-6061-T6，3003-H14，5005-span4，ASTMB 209
工作原理：通过45°斜放滑竿来外完成建筑变形缝的伸缩缝功能，
尺寸： 4-12“+
运动： &plu***n;50％至&plu***n;100％膨胀/收缩; 横向剪切&plu***n;50％至&plu***n;100％; 垂直剪切变化
特点：专为重载而设计; 定心杆装置在整个运动过程中保持盖子（SBPL除外）; 仅限阻止安装; 标准配备二级防水屏障; 排水组件可用; 10'长度的船舶
性能：根据ASTM E1399标准进行抗震，热和风运动; 符合ADA防滑指南; 有助于LEED®积分
负载：行人，慢车辆*
铝合金伸缩缝产品技术说明：
| 模型 |
联合宽度 |
特小的开放 |
特 大限度的开放 |
暴露的表面 |
阻止宽度 |
阻挡高度 |
| SJP-100 |
1.00“（25mm） |
0.50英寸（13毫米） |
4.00英寸（102毫米） |
4.50英寸（114毫米） |
2.50英寸（64毫米） |
1.50英寸（38毫米） |
| SJP-200 |
2.00“（51mm） |
1.00“（25mm） |
4.50英寸（114毫米） |
4.50英寸（114毫米） |
2.25英寸（57毫米） |
1.50英寸（38毫米） |
| SJP-300 |
3.00“（76mm） |
1.00“（25mm） |
4.75英寸（121毫米） |
6.50“（165mm） |
2.25英寸（57毫米） |
1.50英寸（38毫米） |
| SJP-400 |
4.00英寸（102毫米） |
1.00“（25mm） |
7.50英寸（191毫米） |
7.50英寸（191毫米） |
2.25英寸（57毫米） |
1.50英寸（38毫米） |
| SJP-500 |
5.00“（127mm） |
1.00“（25mm） |
7.50英寸（191毫米） |
10.50英寸（267毫米） |
2.25英寸（57毫米） |
1.50英寸（38毫米） |
