TSP900隧道地质超前预报系统
TSP900 原理

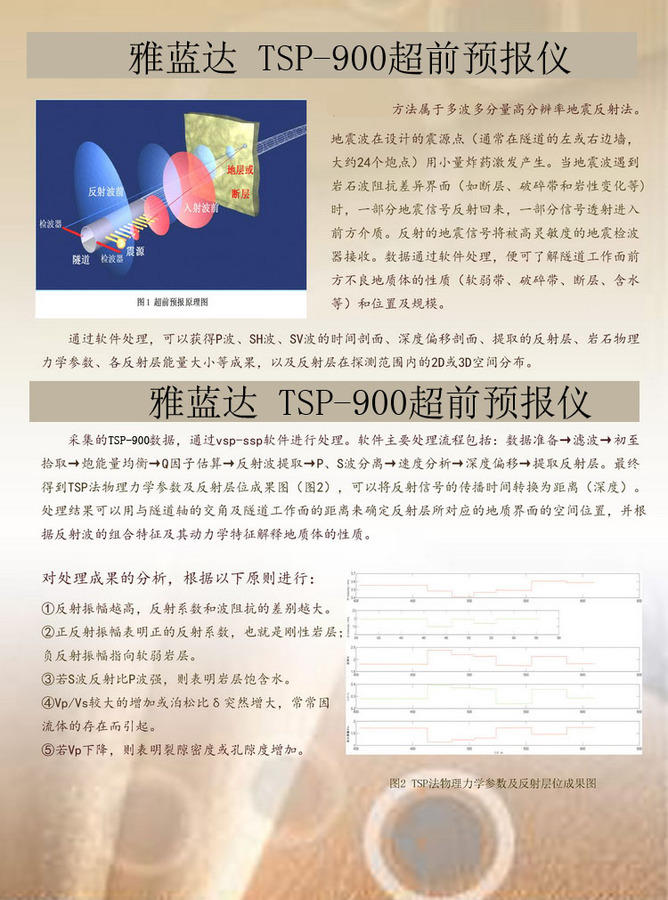

***波在围岩内传播如遇到断层，其岩体的弹性模量特征变化将产生反射信号,TSP900通过评估接收到的信号以确定断层的空间位置.
TSP900 特点
无论是支撑式TBM, 还是护盾式TBM，TSP900能为一切常规隧道开挖提供掌子面前方远达200m的长距离超前地质预报，满足日常操作需求:
• 探测***断层区域和溶洞
• 预报含水岩层
• 检测岩石力学属性的变化
• 无需占用掌子面
无论岩石特征如何，TSP305均表现***：
• 空间分辨率: 1 - 5 m
• ***精度：目标距离的1 - 5 %
• 测量时间：<1.5 h
• 现场处理时间：<3 h
一、系统组成及参数
§1.1 仪器系统组成

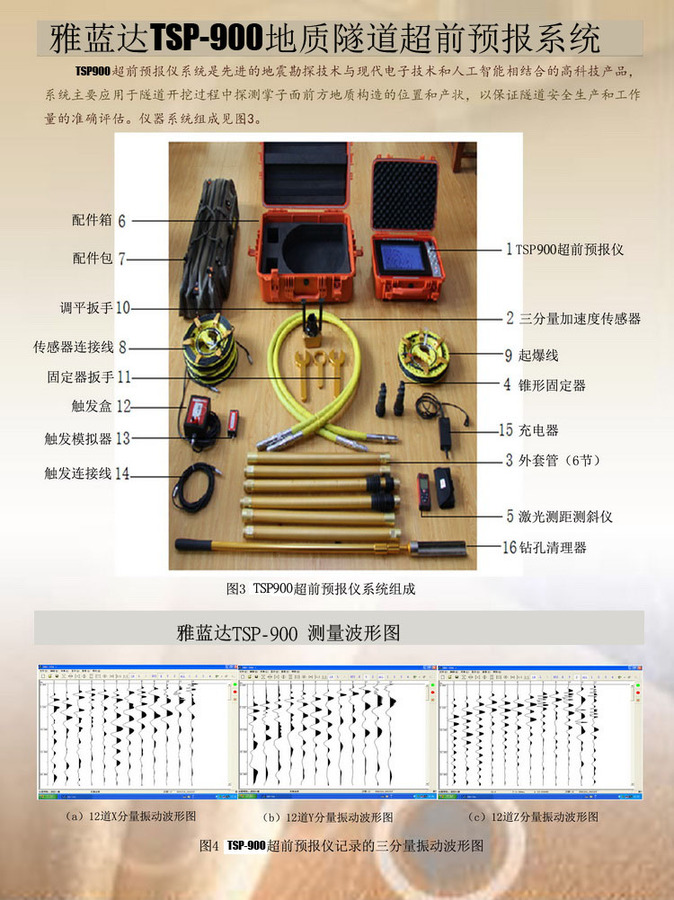

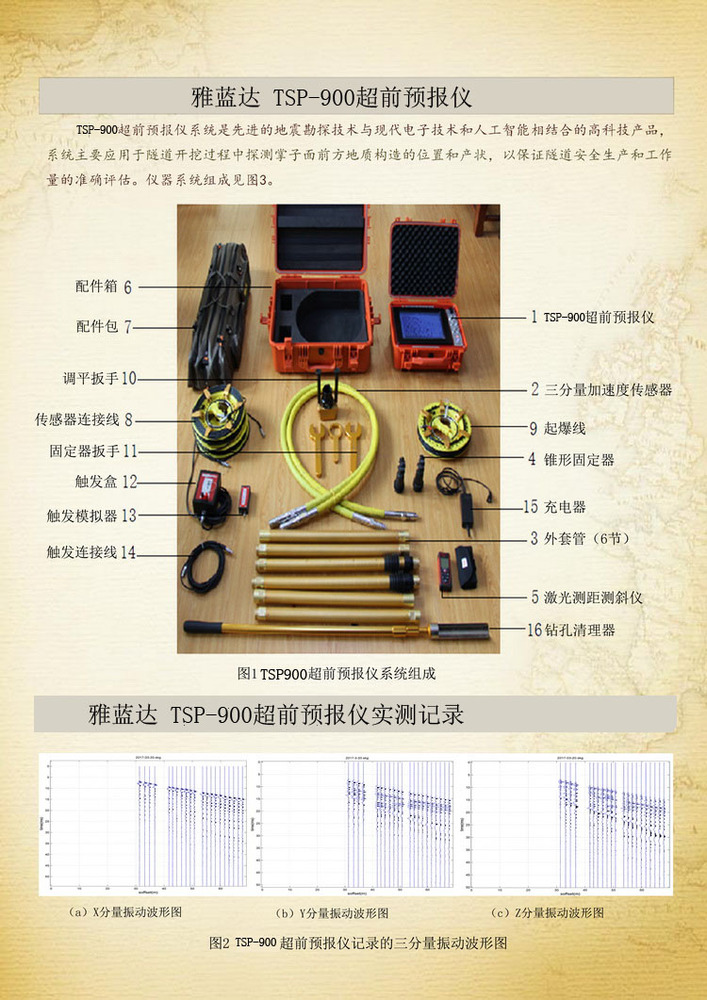

TSP900超前预报仪系统是***的***勘探技术与现代电子技术和人工智能相结合的高科技产品，系统主要应用于隧道开挖过程中探测掌子面前方地质构造的位置和产状，以保证隧道安全生产和工作量的准确评估。仪器系统组成见图1-1。

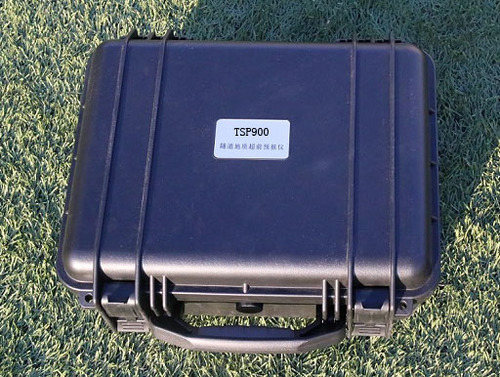

图1-1 雅蓝达TSP-900超前预报仪系统
§1.2仪器系统主要技术指标
|
采集系统部分： |
|
|
通 道 数 |
12道； |
|
频带范围 |
0.5Hz~10kH； |
|
前置放大 |
20dB（量程&plu***n;1v）； |
|
输入阻抗 |
80kΩ； |
|
A/D 转换 |
24bit； |
|
采 样 率 |
0.010ms~1.0ms（7档可选）； |
|
采样长度 |
2k~24k （5档可选）； |
|
动态范围 |
144dB；(120dB at ) |
|
道间***比 |
> 80dB； > 90 |
|
显示及记录部分： |
|
|
显 示 器 |
12寸（4：3），1024×768； |
|
处 理 器 |
Intel 13 32170 1.8GHz； |
|
内 存 |
4G； |
|
硬 盘 |
320G； |
|
重 量 |
10.5kg； |
|
使用温度 |
-20~+60； |
|
功 耗 |
12V / 1.8A； |
|
内置锂电池容量 |
DC12V/ 20AH ； |
|
操作环境 |
|
|
操作方式 |
野外采用触摸屏或者标准键盘操作 |
|
系统软件运行环境 |
WINDWOS XP操作系统 |
二、TSP900隧道地质超前预报软件

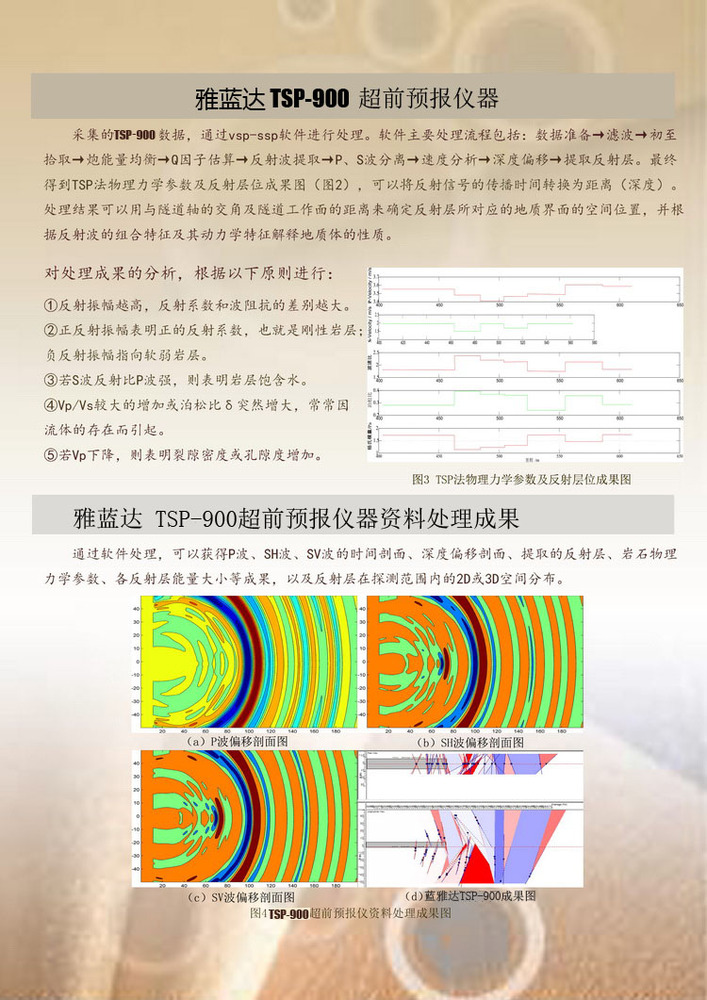

TSP900隧道地质超前预报系统数据处理的***软件，其计算分析过程共分为11个步骤：数据调整，带通滤波，首波拾取，拾取处理，***能量平衡，直达波耗损系数，Q值估算，反射波提取，P波，S波分离，波速计算分析，纵向深度位置搜索，反射界面提取。TSP900软件部分主要由数据库、波场分析，确定反射事件三个程序块组成。经过处理后***信息反映在隧道掌子面前方和隧道周围的坐标系上。根据需要可作出沿隧道轴向的剖面图和与隧道轴向成任意角度的断面图，就是***波的预测结果。
TSP900隧道地质超前预报系统的数据处理即可以采用中科院王博士编写的软件（图2-1）处理，也可以用进口的TSP203PLUS（图2-2）软件或者TSP303PLUS（图2-3）软件进行处理。通过三个软件处理的结果进行比对，提高了数据结果准确性。
1.TSP900国产处理软件
图2-1
2.兼容TSP203PLUS处理软件
图2-2
3.兼容TSP303PLUS处理软件
图2-3
三、TSP隧道地质超前预报系统的优势特点
1.TSP适用范围很广，可以在各种地质岩性条件下使用。
2.预报距离长，能够准确预报隧道掌子面前方100~150m范围内地质情况，在地质条件良好的硬岩隧道可达200m以上。
3.TSP900隧道超前预报系统的数据处理即可以采用进口的TSP203PLUS,也可以用进口的TSP303PLUS软件进行处理。通过两个软件处理的结果进行比对，提高了数据结果准确性。
4.TSP900隧道地质超前预报系统的信号接收部分采用的是与进口TSP303通用的探头、套管、锚栓，提高了信号采集的准确性。并且做到了与进口的TSP303完全在硬件软件上的兼容。
四、***承诺
1.我公司将对所售仪器提供2年质保，终身技术支持与维护。
2.质保期间提供全时段的免费备机服务。
3.软件的免费升级。无论我们的版本更新到哪个阶段，我们将对用户提供终身的软件免费升级， 不以任何借口收取软件升级费用。
4.我们可以根据客户要求，在允许的范围内对采集软件与处理软件进行相应的修改，以适应客户的试用习惯。
5.对于使用我们仪器的用户，锚栓、套管等耗材将提供会员价。
6.我们对新用户提供免费的技术培训，直到用户熟练掌握仪器的使用技巧。
产品描述 |
五、配件详图
1.雅蓝达TSP900探头
2.雅蓝达TSP900套管
3.雅蓝达TSP900锚栓

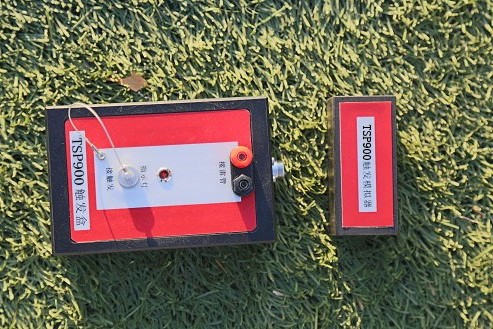

4.雅蓝达TSP900触发计时器
5.雅蓝达TSP900清孔器
6.水平调节器
7.雅蓝达TSP900多功能扳手
