墙面变形缝的设置03J012-01,12页，5.6 围墙长度超过50米时，以50米为准在砖垛部位设置伸缩缝 。遇复杂地形时应设变形缝。规范没规定伸缩缝大间距限制，由设计人根据当地气候环境适当设置双端柱缝。缝宽10-30mm镂空. 金属盖板型做法参照04cj-1-3变形缝图集第18页个IM型 金属卡锁型做法参照04cj-11-变形缝图集第15页第三个IL2型 橡胶嵌平行做法参照04cj-1-1-变形缝图集第20页第1个ER1型 目前在国内变形缝图集没有***标准。通常采用的是地方标准。如04cj-1-2 04cj-1-2 04cj-1-3 2003泸J/T-302图集 DBJT24-31-2006(建筑变形缝构造图集）苏J209-2004(墙身，楼地面变形缝）等图集。04cj-1-3是所以变形缝图集的终***的标准。所以在采购是尽力参照04cj-1-3图集。 变形缝设置原则及做法说明
伸缩缝 根据不同结构见G***010-2010《混凝土结构设计规范》8.1节表规定。如现浇框架结构
房屋，两伸缩缝距离不得大于55M等。
沉降缝 除了地基持力层的影响外，因素较多，见G***007-2002《建筑地基基础设计规范》第
7.3.2条各款为原则，结构师综合考虑布置。
防震缝 是相邻两***房屋之间的距离宽度。相邻两***结构侧向刚度不同、高差、错层等情况
见G***011-2010或2001《建筑抗震设计规范》7.1.7.3条各款。
2.1 结构缝设置
建筑物的平面形状、空间造型千变万化，结构设计的一个特点是通过在不同部位设置不同性能的变形缝，满足受力合理性的要求，达到简化设计的目的。［ /> 结构的变形缝包括伸缩缝、沉降缝和抗震缝三种形式。
变形缝的合理设置原则如下：一般情况下宜采取调整结构平面形状与尺寸、加强构造措施、设置后浇带等方法，尽可能不设变形缝、少设变形缝，如果一定要设置变形缝，则必须保证有足够的变形缝宽度。

2.

铝合金变形缝做法种类说明

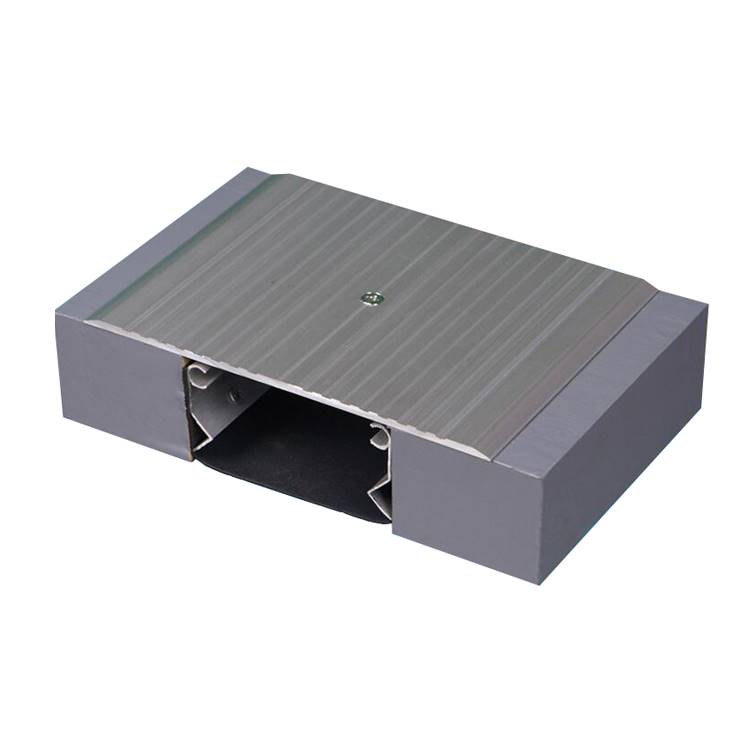

1.金属盖板型：由铝合金基座、铝合金（或不锈钢）中心板、不锈钢滑杆组成。适用缝宽50-450mm。金属盖板型的特点是在盖板与固定于变形缝两侧的基座之间采用滑杆连接，当基座变位时，金属盖板始终保持位于缝的中心，当用于楼地面是可以增加盖板厚度，提高承受能力。一般承载型荷载为18.4kN(7.5T叉车通过)。承重型可根据工程要求而定。

2.金属卡锁型：由铝合金基座、铝合金边侧盖板、铝合金中心滑动盖板组成。适用缝宽50-450mm。中心滑动盖板是夹在边侧盖板与铝合金基座之间，外观整洁，安装方便。



3.双列嵌平型：由铝合金基座、铝合金中心板、不锈钢滑杆和橡胶条组成，适用缝宽50-450mm。双列嵌平型中心板分平面型和凹槽型，凹槽型的槽内可嵌入石材、地砖、地毯等装饰材料，设用与洁净度较高的楼地面。



4.单列嵌平型：由铝合金基座和橡胶条组成。适用缝宽25-100mm。安装后橡胶条与装饰层结合平整、严密。



5.抗震型：抗震型变形缝装置分两类。（1）外墙和屋面的抗震型变形缝装置是以橡胶弹性体为主配合铝合金基座的专用装置，适用缝宽50-450mm。（2）楼地面的抗震型变形缝装置由铝合金基座、中心盖板、滑杆及抗震弹簧、橡胶条组成。适用缝宽50-450mm。当***发生时，带有抗震弹簧装置的滑杆受力后变形，可使中心盖板沿基座的边框上升，以保护变形缝两侧建筑物结构不受损坏。当受力消除后，中心盖板会自动***原始状态，它可以承受多方向的变位，具有接缝平整装饰效果好等特点。部分单列橡胶条组成的楼地面变形缝装置只适用于缝宽50-100mm。

由于温度变化，地基不均匀沉降和***因素的影响，易使建筑发生变形或***，故在设计时应事先将房屋划分成若干个***部分，使各部分能自由***的变化。这种将建筑物垂直分开的预留缝称为变形缝，本产品广泛适用于***机构/高层办公楼/商业建筑/体育馆/公共交通建筑/高标准厂房及***民宅等，产品均按照***建筑标准设计图集制作。
