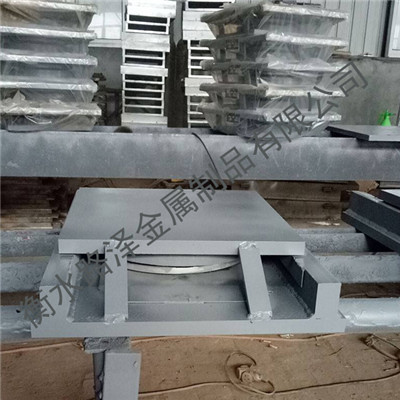

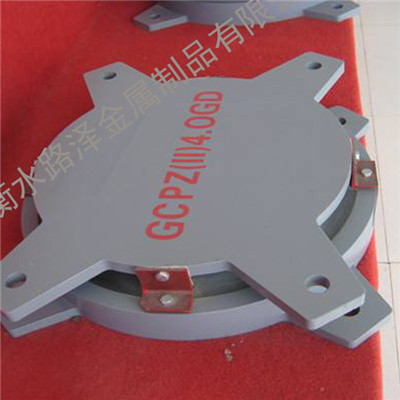

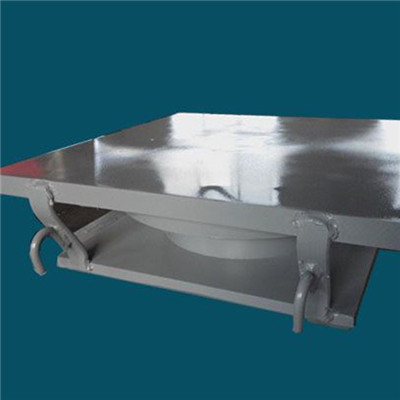

球型支座工作原理和构造
球型支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、
上滑板和上座板组成
球型支座的水平位移是由上支座滑板与中座板上的平面四氟板之
间的滑动来实现的。另外通过在上座板上设置导向板槽或导向环来约束
支座的单向或多向位移可以制成单向活动球型支座和固定球型支座。
球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的
滑动来实现的。
通常由于支座的转动中心与上部结构的转动中心不复合而在
中座板和下座板之间形成第二滑动面。根据上部结构与支座转动中心的相对位
置球面转动方向可以与平滑动方向一致或相反。如果两个转动中心复合则
无平面滑动。
支座的特点：支座具有一般球型转角大、转动灵活、转动力矩与转角无
关、转动性能各个方向一致等优点外还具有以下几大特点
1、承载吨位大，大支反力可超过100000KN
2、转角大 转角0.06
3、耐腐蚀能力大大增强可在海洋大气及飞溅区等恶劣环境下使用。
4、平面滑动和转动磨擦阻力小。
5、防尘防水性能好可保证磨擦副无腐蚀无污染。
6、设计寿命长按100年设计
7、支座小巧轻便较同样支反力的盆式橡胶支座重量减轻40-50，
较同样支反力的其它球座重量减轻20-25。
设计原理
竖向承载方面：通过加劲钢板提供稳定可靠的竖向承载力，保证建筑物日常使用的安全可靠。
水平受力方面：利用天然橡胶具有强度高，与钢板粘接力可靠，水平方向上在经受日常震动、风载以及时候巨大的震动波冲击时，保证建筑物不会因为突然内部导致功能失效。
隔震设计理论基础：利用特殊的阻尼配方性能消耗在中传递的水平震动能量，来临时，竖向提供对建筑物的支撑，水平方向上不会将全部能量传递给建筑物，的往复活动作中将震动能量转换成热量消耗掉，大大降低建筑物承受的水平力的波坏作用。从而降低了对建筑体的能力。
网架抗震球铰钢支座：
可承受竖向载荷，具有抗竖向拉力、抗水平力的，可适应径向、环向位移要求，并且支座不采用橡胶板，不存在橡胶板老化的问题。
网架减震钢铰支座：
可承受竖向载荷，具有抗竖向拉力、抗水平力的，可适应径向、环向位移要求，具有良好的减震性能，并且支座不采用橡胶板，不存在橡胶板老化的问题。
支座加工时，下列部位补习加工精度应符合设计要求。
精轧不锈钢板通过动焊与基层钢板链接后其表面的平面度必须符合设计要求，
精轧不锈钢板的轧制方向应与支座主要位移方向一致。
