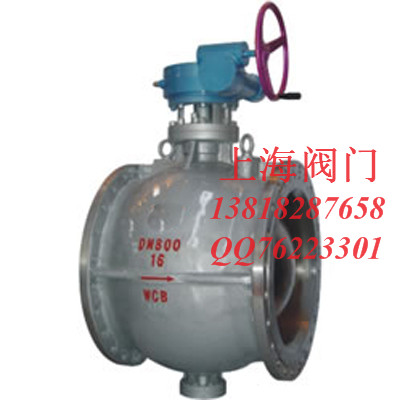

Q347 型 PN16、PN25 偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，达到良好的密封目的。阀门的球体和阀座脱离，消了密封圈的磨损
【执行标准】
设计：GB12237－89
法兰连接：GB/T17241.6－1998、GB/T9115（钢制）
结构长度：GB12221－89
【主要零件材料】
|
名称 |
材质 |
|
阀体 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
阀轴 |
2Cr13、1Cr13 |
|
阀瓣 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
阀座 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
轴承 |
铝青铜、FZ－1复合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |
【性能参数】
|
公称压力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公称通经（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封试验压力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
壳体试验压力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
适用温度（℃） |
－29～300、－29～425、－29～540 |
||||
|
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
||||
|
驱动方式 |
手动、电动、气动 |
||||
|
连接形式 |
法兰连接、对夹连接 |
||||
|
安装方式 |
立式安装、卧式安装 |
||||
