ABB DSTD 150A

【图片仅供参考,实际产品电话或***咨询】

 [诚信经营][质量可靠][进口原装][拆包防伪]
[大量库存][当天付款][顺风速运][欢迎***]

公司主营AB 、本特利、黑马、施耐德、 GE、 ABB【DSQC系列】ICS 英维思 西门子yokogawa横河 霍尼韦尔 福克斯波   Rosemount（罗斯蒙特） 德国EPRO（飞利浦） ENTEK（恩泰克） VIBRO-METER（韦伯）   Yaskawa（安川）  Motorola（摩托罗拉） Bosch Rexroth（博世力士乐） Woodward（伍德沃德） 等品牌

DSTD 150A

DSTD 150A

DSTD 150A

红外接收电路选用Vishay公司生产的专用红外接收模块TSOP1738。该接收模块是一个三端元件，使用单电源+5V电源，具有功耗低、抗干扰能力强、输入灵敏度高、对其它波长（950nm以外）的红外光不敏感的特点，其内部结构框图如图3所示。TSOP1738的工作原理为：首先，通过红外光敏元件将接收到的载波频率为38kHz的脉冲调制红外光信号转化为电信号，再由前放大器和自动增益控制电路进行放大处理。然后，通过带通滤波器和进行滤波，滤波后的信号由解调电路进行解调。***后，由输出级电路进行反向放大输出。为保证红外接收模块TSOP1738接收的准确性，要求发送端载波信号的频率应尽可能接近38kHz，因此在设计脉冲振荡器时，要选用精密元件并保证电源电压稳定。再有，发送的数位“0”至少要对应14个载波脉冲，这就要求传送的波特率不能超过2400bps。利用上述红外收发电路构成的红外信道***大通信距离为8m。

3 红外通信的软件设计

3.1 通信方式

考虑到红外光反射的原因，在全双工方式下发送的信号也可能会被本身接收，因此红外通信需采用异步半双工方式，即通信的某一方发送和接收是交替进行的。这里设置单片机的串行口采用方式3通信；通信的数据格式为每帧11位，包括1位起始位、8位数据位、1位奇偶校验位和1位停止位；片内定时器T1作为波特率发生器，选择传送的波特率为1200bps，则定时器T1的初值应设置为TL1=TH1=E8H，另外应禁止定时器T1中断，以免因定时器T1溢出而产生不必要的中断。

3.2 通信协议

进行红外通信之前，通信双方首先要根据系统的功能要求制订某种特定的通信协议，然后才能编写相应的通信程序。例如在电度表抄表系统中，红外通信的一方是单相电度表，另一方是手持抄表器，双方遵循表1格式的通信协议。

表1 抄表系统的通信协议

格 式操 作操作码地址码数 据结束符读取表数AAH3字节BCD码3字节BCD码EDH设置表号BBH-3字节BCD码EDH设置表底数CCH3字节BCD码3字节BCD码EDH开/关表设备DDH3字节BCD码A0H/B0HEDH校验出错EEH3字节BCD码-EDH

3.3 单相电度表通信程序

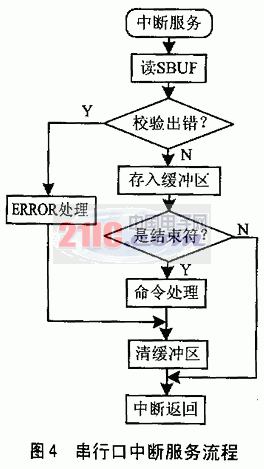

在电度表抄表系统中，单相电度表接收命令是被动的，因此它采用实时性的中断方式进行接收。在系统初始化程序中依据如前所述的通信方式，对串行口和定时器T1进行相应的设置。在中断程序程序中按字节形式进行接收，将接收到的字节存放在预先设定的缓冲区内，当接收到命令结束符后，则转入命令处理并回送相应的信息。接收过程中若发现校验错误，则停止接收并调用错误处理子程序，发送接收出错的信息，要求发送端重新发送。串行口中断服务程序的流程如图4所示。

3.4 手持抄表器通信程序

在红外通信过程中，手持抄表器是通信的发起者，其发送和接收都是主动的。它的具体工作过程为：CPU不断扫描键盘，若发现有命令键按下，则调用发***程序发送相应的操作命令；发送结束后即启动接收子程序，以接收电度表回送的信息，然后对接收到的信息进行后续处理。

结语

本文介绍的应用于单片机系统的红外串行通信接口，具有硬件电路简单、成本低廉、编程方便、通信可靠性高的特点，实现了通信双方非接触式的数据传送。在电度表抄表系统中，由于配备了红外通信接口，利用手持抄表器可以方便地完成对电度表的抄录和校准等工作，大大提高了抄表工作的效率，而且抄表确定高并杜绝了估抄和误抄的问题。这种红外通信方案也可用于其它遥控、遥测的单片机应用场合。
