随着科学技术的不断进步和发展，人们对生活质量也提出了更高的要求。家庭网络作为一个新生体越来越快走进人们的生活，它将家庭单元作为一个节点加入了网络的大家庭，其中连接家庭内部与Internet的桥梁的家庭网关起了举足轻重的作用。嵌入式网关的主要功能如下：
远程控制：客户通过Internet连接的任意一台PC机的浏览器，都可以访问家庭网络的服务器。家庭网络中的设备状态将以HTML文件的方式显示在客户端的浏览器中。客户通过对HTML页面上相应设备的点击以实现对家庭网络中设备的远程控制，操作的结果同样以HTML页面的方式刷新客户端的浏览器。
远程监视：客户通过PC机的浏览器，都可以访问家庭网络的服务器，在HTML页面上通过点击控件按钮来实现视频工具的自动***，和所要求视频文件的自动播放，从而可以显示多个摄像头中的视频信息。
远程维护：当HomeNetServer的后台数据库需要维护，或者家庭网络中设备的HTML描述文件有了更新，甚至系统的网络管理系统需要升级为新版本时，管理员都可以通过Internet远程对家庭网络中的服务器做维护和更新。
本文采用的系统总体设计框图如图1所是。基于这些基本要求和嵌入式系统自身资源有限的特点，系统处理器选择了三星的S3***510芯片，并对其进行外围电路扩展如图2所示。

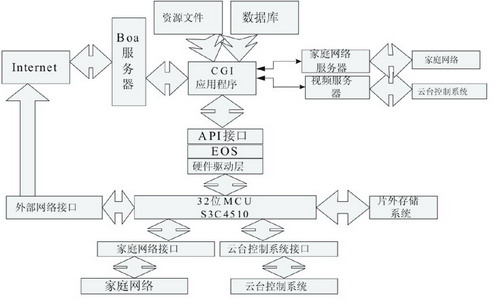

图1系统总体设计框图

图2处理芯片的外围扩展电路方框图
其中，Flash/ROM用于存储家庭网关中的嵌入式操作系统、HTTP服务器、CGI网关程序、家庭网络服务器以及各种服务所需的文件系统。整个家庭网关软件平台存储在Flash中，系统启动时，将从Flash中运行引导程序，解压操作系统并将其移入SDRAM中。
Ethernet：S3***510内部集成了网络控制接口，并提供专用于网络通信的DMA通道。通过Ethernet模块，S3***510实现与Internet的连接。Ethernet模块完成芯片与网络的隔离和数据的收发。
系统：S3***510所需的其他外围电路，包括：电源电路、外部时钟(50MHz)电路、开关及复位电路和JTAG调试接口电路等。
嵌入式操作系统选择的是mCLinux操作系统，mCLinux是专门针对没有MMU的处理器而设计的，系统多采用Romfs文件系统，Romfs是一种相对简单、占用空间较少的文件系统。而在mCLINUX下，主要有三个WEB服务器：httpd、thttpd和boa。httpd是***简单的WEB服务器，功能简单，不支持认证和CGI，thttpd和boa均支持认证和CGI，功能丰富，其中boa1是一个单任务的http服务器，源代码开放，性能较高，占用系统资源较少，boa服务器在收到请求时，不启动多个服务进程处理多个请求，在一个进程内处理所有服务请求。对于CGI程序，将生成新的进程来处理，考虑到嵌入式系统自身资源有限，和家庭网关的进程数量有限，系统选择了在mCLinux系统中的boa服务器。
由于目前的mCLinux还不支持ASP、PHP等***页技术，所以在mCLinux下通过CGI2技术连接WEB页和本地程序，提供动态和交互的特性。
配置boa服务器
