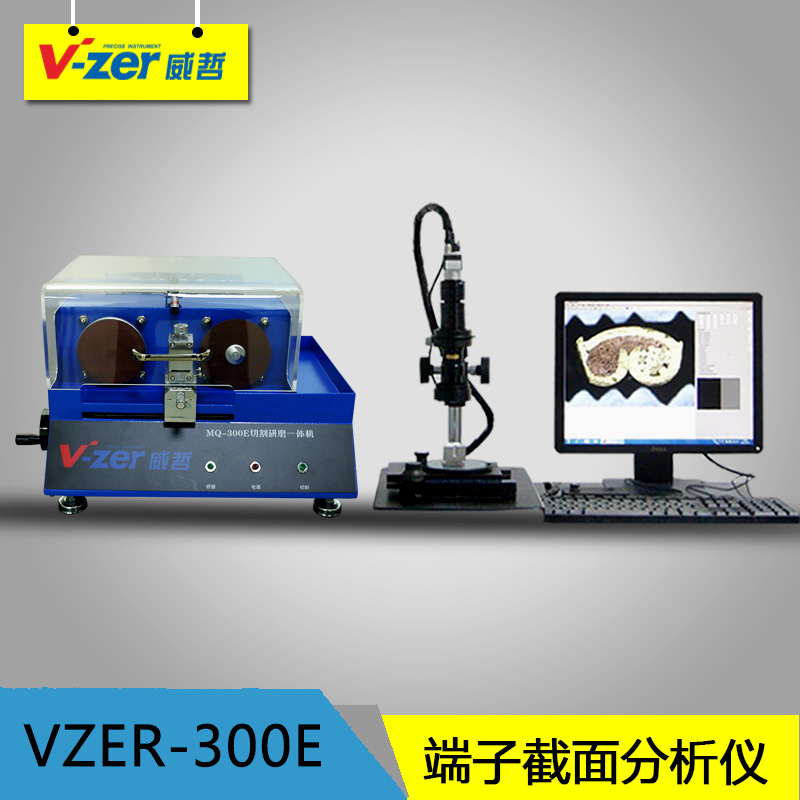

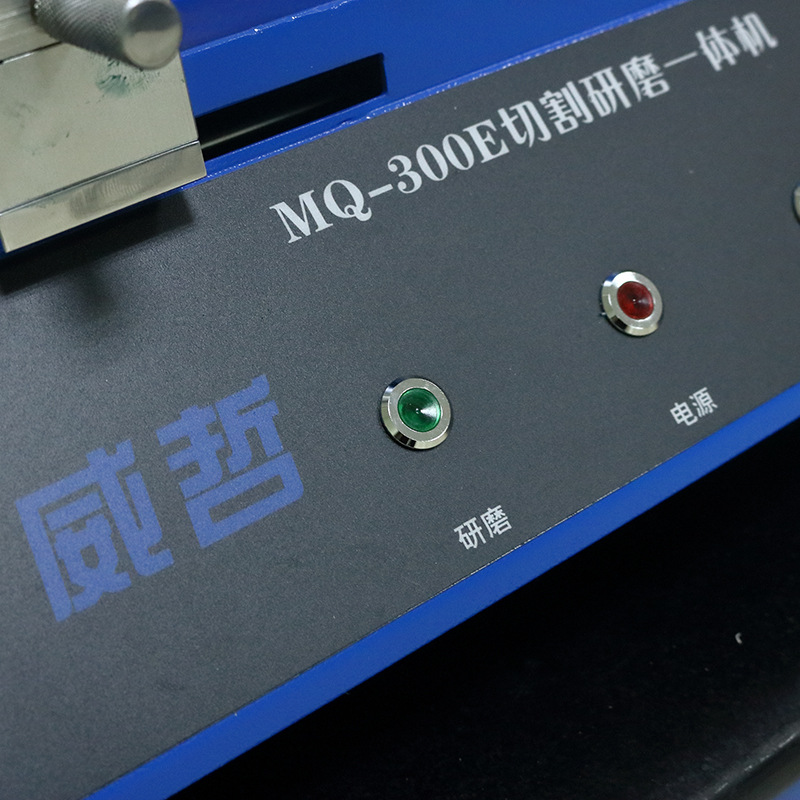

端子截面分析仪是针对线束行业品质检验而专门研发的一款精密检测分析设备，整套
线束断面分析仪系统由端子切割研磨一体设备、日本进口光学采样、腐蚀清洗、断面
图像采集系统、线束端子图片测量分析等系统组成，采用切割研磨一体式设备，***新
专利技术，切割与研磨一次性完成，完全保证了端子的平整度要求。我司原采用的切
割研磨分体机设备已更新（切割完毕后取下夹具放至研磨设备研磨并不能保证端子的
平整都及无法***确定研磨的精度）。***检测系统可在5分钟内完成一个端子的处
理分析，极大地提高了端子断面品质检验的速度。操作简单方便、快捷，采用进口高
清的图像采集系统、***的测量分析为您的生产保驾护航。
二、 主要技术指标

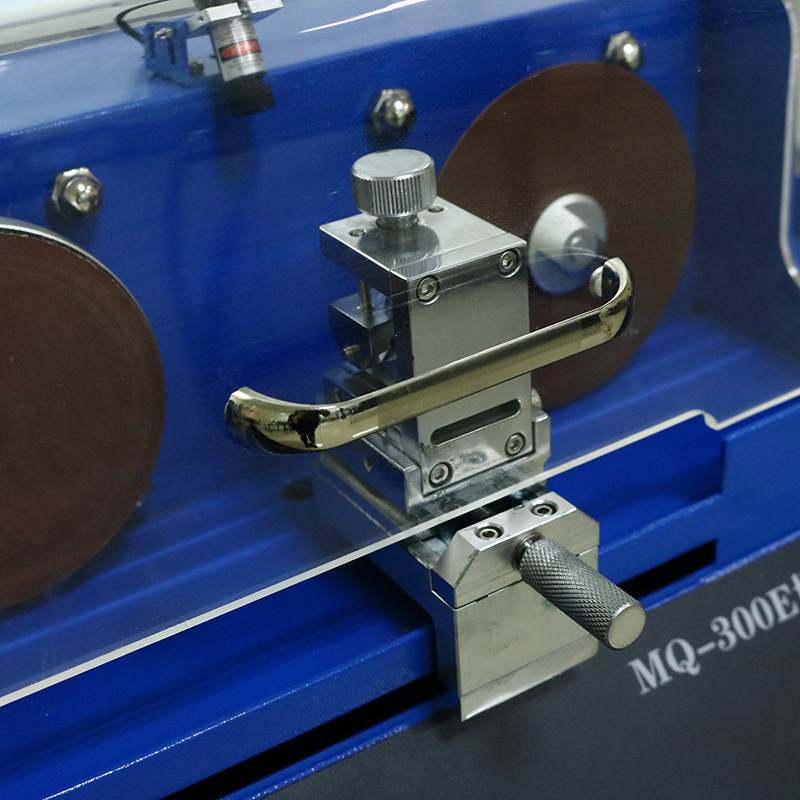

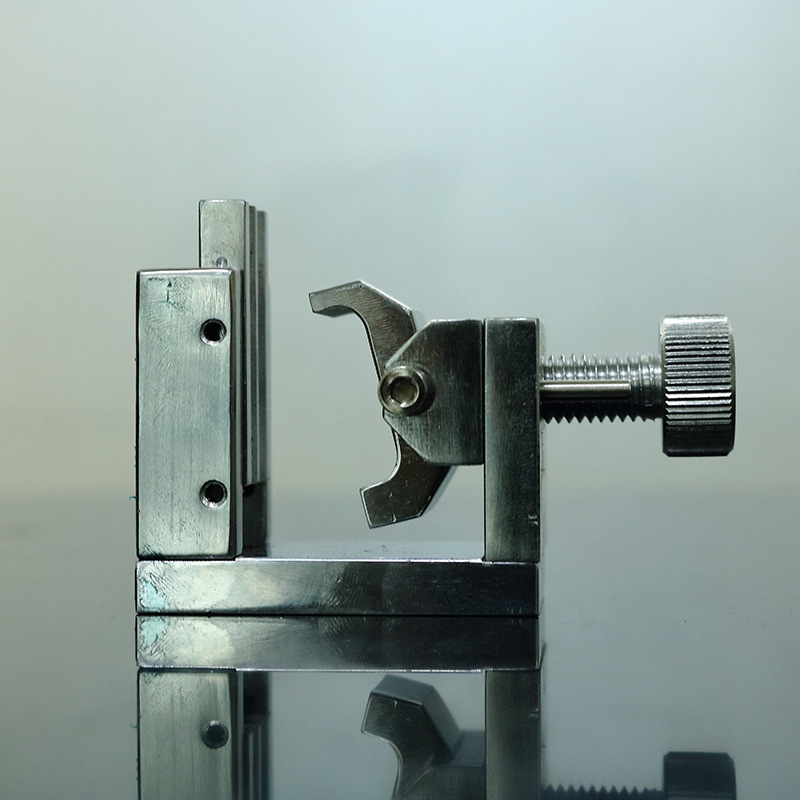

1、切割模块
范围: 0.13mm2到 50.00mm2(Ø 0.50mm - Ø 8.00mm)
转速: 2800 rpm
切割速度: 手动可调
切割轮: φ110 x 0.5 xφ20mm
2、打磨模块
速度: 1400 rpm
Z 微调范围： 0.0mm 到 10.0mm
特殊材质的砂纸外径：120mm 1200# (2000# 2500#可选)
3、蚀化部分
***端子截面清洗液
腐蚀时间: 5 到 30 sec

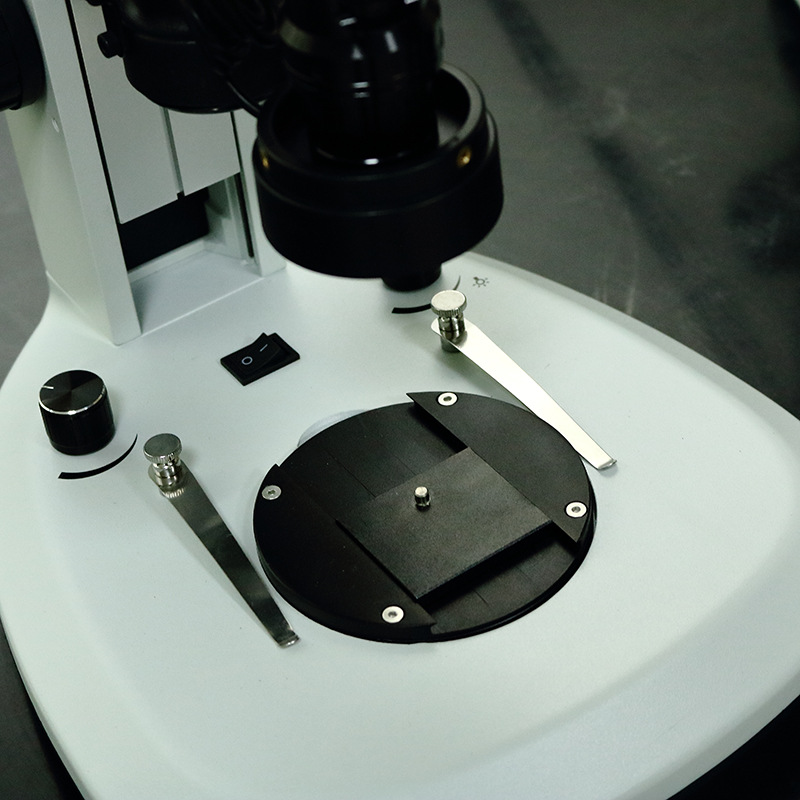

4、图片摄取部分
高品质，低失真的卡位镜头
放大倍数： 0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x,
齿间倍数： 0.7X,1x, 2x, 3x, 4x,
观测范围： 1.2mm 到 8.2mm (X-方向)
超亮的白色LED 光源可调节控制
5、分析及存***分
日本高像素500万摄像头，及 V3.1***新版测量软件
包括压缩比等在内的增强型测量工具。
6、电源
230 VAC, 50Hz, 600 w
7、体积和重量
重量: 约30 kg
体积: 500mm (长) x 350mm (宽) x 350mm (高)
8、软件功能:
压缩比,线束数量,包卷率,空隙率计算、压接高度、压接宽度、 截面面积,支撑高度,支撑角度,毛刺宽度,毛刺高度 等
三、 设备配置
- 1. 切割打磨仪器1台。
- 2. 端面分析仪器1套。
- 3. 图片摄取部分。
- 4. 分析及存***分。
- 5. 软件（定制）。
- 6. 赠送配件包含：5张切割轮、10张打磨砂纸、250ml腐蚀液、5包无尘棉签。
四、 技术资料
- 1. 装箱单
- 2. 中文说明书1套，包含操作、维护及基本原理等。
- 3. 产品合格证或出厂检验报告。
五、***服务及承诺
1 设备进厂验收要求
1.1对设备进行外观目视检查，核对实物和装箱单是否一致。
1.2对设备进行通电检查,以验证功能是否正常。
1.3安装调试，进行功能测试，整套仪器可以实现压接件的切割、打磨、腐蚀、显微成像和软件分析，并生成测试报告，且测试报告中至少包含空隙率计算、压接高度、压接宽度、截面面积等指标。
2 质量保证
2.1 提供设备一年免费保修期(包括零、配件的产品质量问题)。
2.2 如产品出现质量问题，在48小时之内到用户方维修。
2.3 设备进厂后15个工作日内，供货方负责对买方的设备操作人员进行技术业务培训。要求对该设备基本原理、技术性能和正确操作使用进行系统性培训，确保买方的操作人员能熟练使用和应用该设备。
2.4买方在设备使用过程中遇到技术问题或疑难问题时，供货方能及时予以指导，并提供不定期的技术培训。
2.5 保修期后，提供该设备的终身维修服务。
