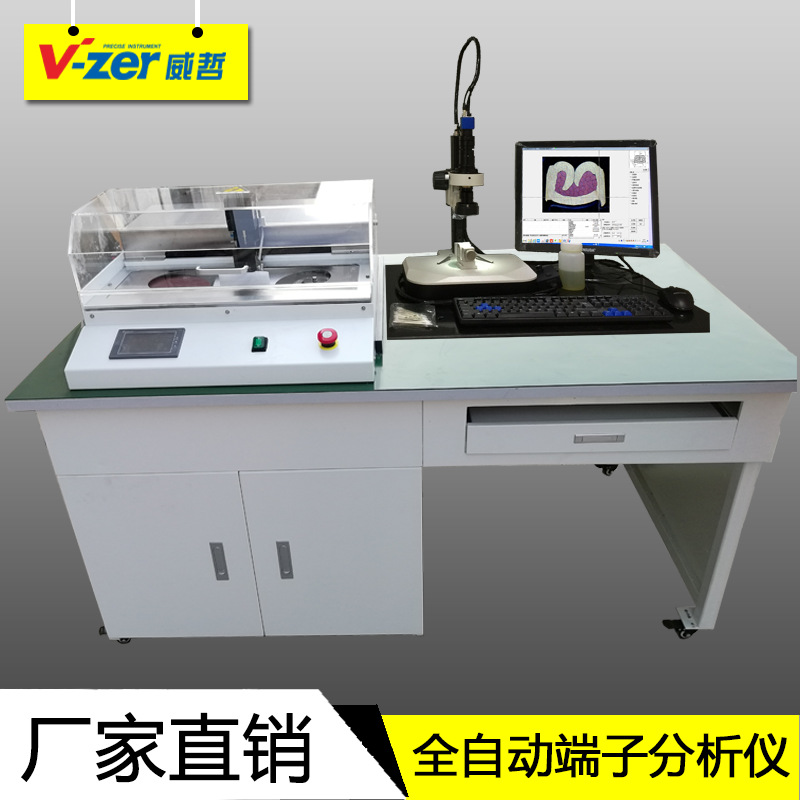

VZ-600Q端子截面分析仪是针对线束行业品质检验而专门研发的一款精密检测分析
设备，整套线束断面分析仪系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采
集系统、线束端子图片测量分析系统等单元组成，采用***力学设计，模块化组合，
流水线式工作流程，让操作更方便、快捷。***检测系统可在5分钟内完成一个端子
的处理分析，极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采
集系统、***的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单
正确地测量长度﹑计算面积。 放大倍率从 10 倍 ~ 200 倍。 超过AWG30的极细线
也能鲜明地显示出。 用本公司新开发的断面分析专用软件，可测定 CH/CW， 能瞬
时计算出断面面积。 在***大倍率下的测量精度为 1 ~ 2μm。
VZ-600Q端子截面分析仪检测显微镜能观察物体时能产生正立的三维空间像，立
体感强，成像清晰和宽阔，MV-600Q端子截面分析仪具有较长的工作距离;配置高
精度线束端子图片测量分析系统,组合成线束端子检测显微镜,高品质光学系统与高分
辨率摄像头的***组合，让断面图像更清晰，独特的定倍定档让测量更***。

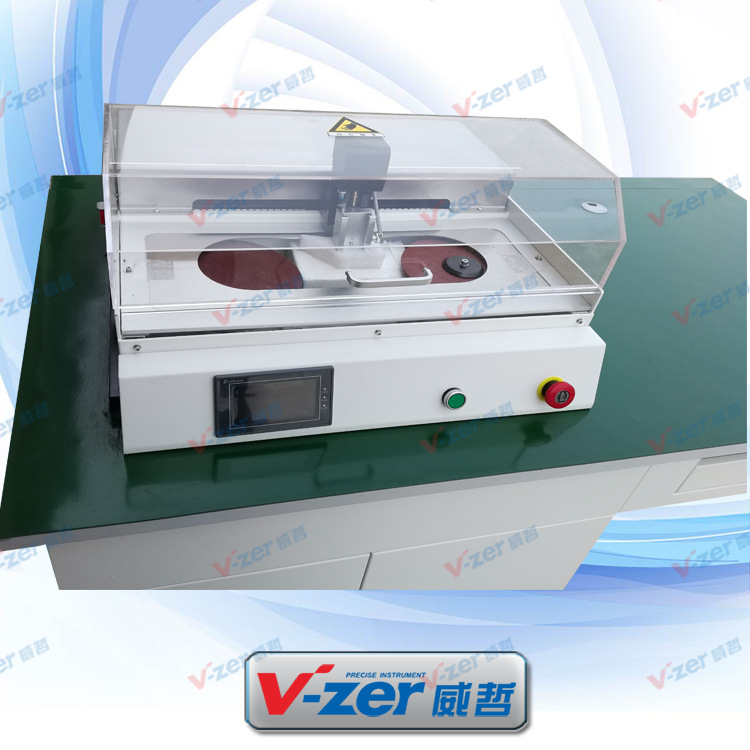

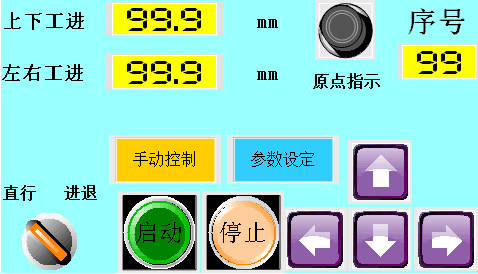

1.精密自动切割台（含***夹具）电机 2800rpm
2.精密自动研磨台（含***夹具）电机 1400rpm
3.端子截面显微物镜倍数： 0.4-3.2X 或0.7-4.5X （6档）
4.视频总放大倍率：7~300X（可选择配置）
5.电线的适用范围：120m㎡(选购其他设备可升级到960m㎡)
6.电源：AC100V~AC240V
7.成像工业相机：高清300万千兆网工业相机
8.成像系统软件：V3.1***端子截面分析软件
9.切割片规格：Φ180X1.5mm
10.研磨砂纸：1500# 3000#
11.标准夹具：0.01m㎡~50m㎡，50m㎡-107m㎡(选购其他设备可升级到300m㎡)
12.***端子分析软件含加密锁及光盘
13.标准检定尺
14.线束端子专用腐蚀液
15.照明光源：全白可调LED照明装置(冷光)
16.循环水冷系统
整车线束应符合：QC/T29106-2004 汽车低压电线束技术条件。
（1）规定了检验线束尺寸的标准。
（2）规定了电线束中所用材料和零部件所符合的性能要求。
（3）规定了端子与线束的连接方法及连接后应符合的要求。
（4） 规定了端子与线束连接点应符合的要求。
（5）密封塞在压接时不应损伤。电线与密封塞之间、密封塞与护套之间不应有目视
可见的间隙。
（6）电线束包扎时，应紧密、均匀，不应松散。采用保护套管时，无位移和影响电
线束弯曲现象。
（7）电线束中电线及零部件应正确装配，不应有错位现象，端子在护套中不应脱出。
（8）电线束中线路导通率为100%，无短路、错路现象。
（9）电线束需要进行耐高、低温、湿度循环变化性能试验；耐振动性能试验；耐盐
雾性能试验；耐工业溶剂性能试验等。
V3.1版端子截面分析测量软件作为一款***新的端子截面分析测量软件，包含了绝大部
分UL线材数据，内置国内外行业标准参数设置，***用于端子截面分析上，可快速测
量出端子截面的各项参数。

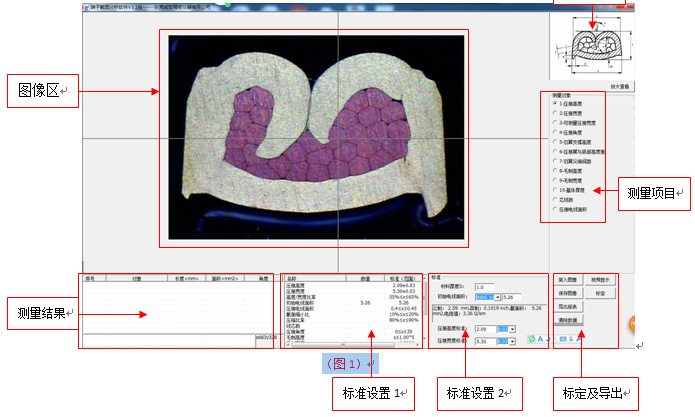

Inspect***e端子分析软件支持2560*1920高清图像。人性化的操作界面方便用户进
行各种图像分析
该软件中，大面积的视频窗口为用户观察图形带来了更优越的视觉感受。窗口按用途
划分为图像库窗口，测量结果窗口，数据显示窗口以及测量工具窗口。V3.1版端子分
析软件将测量工具按照功能分成不同的模块，并用不同区域隔离加以区分，让用户使
用起来更加方便快捷。
1.端子全自动切割研磨一体台 2.端子专用切割片
3.端子专用夹具 4.端子显微分析镜头
5.端子移动工作台 6.500万高清工业相机
7.LED照明装置 8.线束端子专用腐蚀液
9.***端子分析软件 10.标准检定尺
11.端子研磨砂纸
