一、进口高平台气动内螺纹球阀概述
气动三片式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动Q611F气动三片式球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、进口高平台气动内螺纹球阀主要零件材质表
|
序号
|
零件名称
|
材质
|
|
1
|
螺栓
|
不锈钢 304
|
|
2
|
接头
|
不锈钢 CF8、CF8M
|
|
3
|
阀座
|
PTFE
|
|
4
|
球体
|
不锈钢 304、316
|
|
5
|
阀体
|
不锈钢 CF8、CF8M
|
|
6
|
螺母
|
不锈钢 304
|
|
7
|
阀杆
|
不锈钢 304、316
|
|
8
|
垫片
|
PTFE
|
|
9
|
填料
|
PTFE
|
|
10
|
压盖
|
不锈钢 304、316
|
|
11
|
连接支架
|
不锈钢 CF8
|
|
12
|
连接套
|
不锈钢 304
|
|
13
|
螺栓
|
不锈钢 304
|
|
14
|
气动执行器
|
|
|
15
|
位置指示器
|

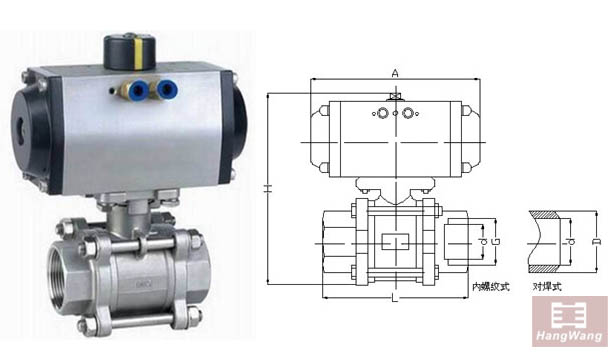

三、进口高平台气动内螺纹球阀主要外形及连接尺寸
|
通径
|
外形连接尺寸
|
执行器型号
|
||||||||||
|
DN
|
in
|
d
|
L
|
G
|
11
|
12
|
D
|
13
|
C
|
10
|
H
|
|
|
15
|
1/2
|
15
|
73
|
1/2″
|
81
|
85
|
34
|
175
|
22
|
140/178
|
62/75
|
GTD52/GTE65
|
|
20
|
3/4
|
20
|
85
|
3/4″
|
92
|
100
|
50.5
|
190
|
28
|
140/178
|
62/75
|
GTD52/GTE65
|
|
25
|
1
|
25
|
91
|
1″
|
103
|
115
|
50.5
|
200
|
33
|
140/214
|
62/91
|
GTD52/GTE80
|
|
32
|
11/4
|
32
|
112
|
11/4″
|
123
|
130
|
50.5
|
230
|
40
|
164/214
|
75/91
|
GTD65/GTE80
|
|
40
|
11/2
|
40
|
120
|
11/2″
|
136
|
150
|
50.5
|
|
|
164/246
|
75/101
|
GTD65/GTE90
|
|
50
|
2
|
50
|
147
|
2″
|
155
|
180
|
64
|
|
|
190/295
|
91/112
|
GTD80/GTE100
|
|
65
|
21/2
|
65
|
168
|
21/2″
|
190
|
230
|
77.5
|
|
|
210/340
|
101/127
|
GTD90/GTE115
|
|
80
|
3
|
80
|
204
|
3″
|
220
|
260
|
91
|
|
|
247/398
|
112,139
|
GTD100/GTE125
|
