一、不锈钢截止阀概述

不锈钢截止阀是截止阀的一种，对阀体材质要求比较高一般有301.304.316等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。不锈钢截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。不锈钢截止阀截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。本类阀门在管道中一般应当水平安装。不锈钢截止阀截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此不锈钢截止阀截止阀的流动阻力较高于其它阀门。

不锈钢截止阀

二、不锈钢截止阀主要零部件材料

零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
闸板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

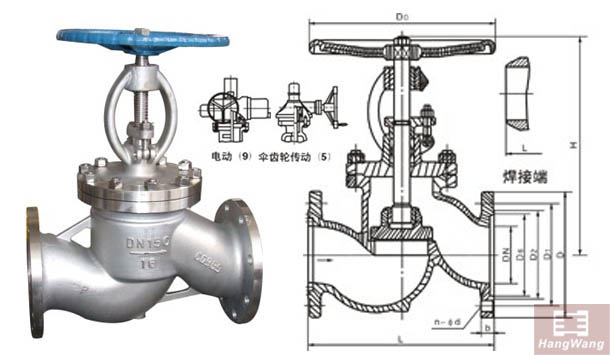

三、不锈钢截止阀外形尺寸

型号	公称通径 DN	尺寸(mm)
L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
20	150	105	75	55	190	16-2	4-14	140
25	160	115	85	65	205	16-2	4-14	160
32	180	135	100	78	270	18-2	4-18	180
40	200	145	110	85	310	18-3	4-18	200
50	230	160	125	100	358	18-3	4-18	240
65	290	180	145	120	373	18-3	4-18	280
80	310	195	160	135	435	20-3	8-18	320
100	350	215	180	155	500	20-3	8-18	360
125	400	245	210	185	614	22-3	8-18	400
150	480	280	240	210	674	24-3	8-23	400
200	600	335	295	265	818	26-3	12-23	450
250	730	405	355	320	969	30-3	12-25	550

型号	公称通径 DN	尺寸(mm)
L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
20	150	105	75	55	275	16-2	4-14	140
25	160	115	85	65	285	16-2	4-14	160
32	180	135	100	78	302	18-2	4-18	180
40	200	145	110	85	355	18-3	4-18	200
50	230	160	125	100	362	20-3	4-18	240
65	290	180	145	120	400	22-3	8-18	280
80	310	195	160	135	430	22-3	8-18	320
100	350	230	190	160	465	24-3	8-23	360
125	400	270	220	188	550	28-3	8-25	400
150	480	300	250	218	700	30-3	8-25	400
200	600	360	310	278	780	34-3	12-25	450
250	730	425	370	335	900	36-3	12-30	550
