3   性能

  3.1 额定电流

      4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V

  3.2 断开温度：30℃～155℃ 复位温度20℃～110℃(详见图纸)。

  3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出。

  3.4 绝缘电压:a.产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象;

           b.产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象;

  3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上。(所用表计为DC500V兆欧表)

  3.6 接触电阻:产品的接触电阻应不大于50mΩ。

  3.7 耐高温试验:a.产品置于高于额定动作温度20℃的空气环境中保持96h;

                 b.5分钟极限温度为180℃

  3.8 耐低温试验:产品置于-40℃空气环境中保持96h。

  3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz，扫描变化周期3～5次/min，振动方向

      X、Y、Z，每个方向各连续振动2h。

  3.10跌落试验:产品自0.7m高度自由落下1次，动作/复位温度无明显漂移。

  3.11抗压试验:产品应能承受100N静压力1min。

  3.7,3.8,3.9,3.10,3.11项试验后应满足下列条件:

a.断开温度变化应在初期值的+7℃以内;

  b.接触电阻应在100mΩ以下;

  c.外形应无明显变形;

  d.导线无开裂损伤。

  4   寿命

     产品在额定电压、电流、功率因数为0.7的条件下（在交流电路中，电压与电流之间的相位差(Φ)的余弦

  叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S）,外加

  热源使其动作6000次,应满足下面条件:

a.断开温度变化应在初始值的+5℃以内;

b.接触电阻应在100mΩ以下;

      继续试验至10000次后能动作。

5     其它事项:

5.1  断开温度检测的升温速率应控制为1℃/1min;

5.2  使用过程中产品不能承受强烈冲击力及压迫力;

5.3  型号规格说明:

  5.3.1 常闭型

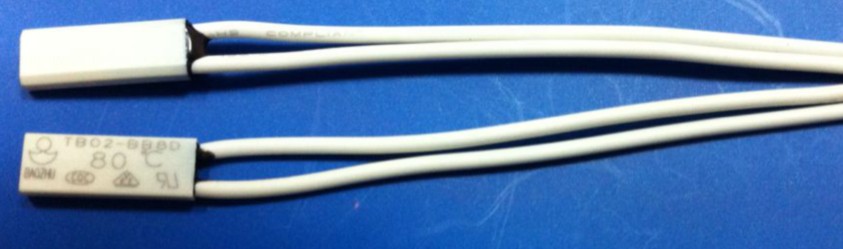

TB02-BB8D——塑壳产品型号                 TB02-BB1D——铁壳产品型号

         XXX℃——额定断开温度                     XXX℃——额定断开温度

    5.3.2 常开型

      TB02-KA8D——塑壳产品型号                 TB02-KA1D——铁壳产品型号

         XXX℃——额定断开温度                     XXX℃——额定断开温度

6.     温度参数表：
