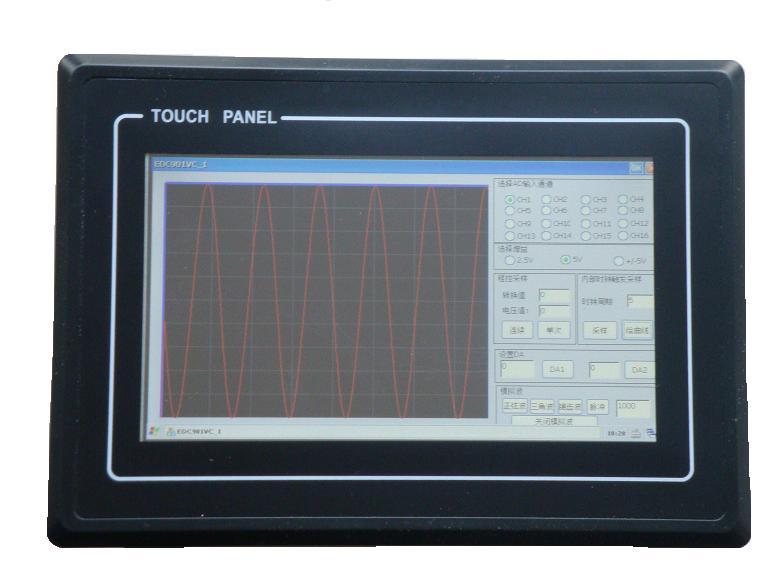

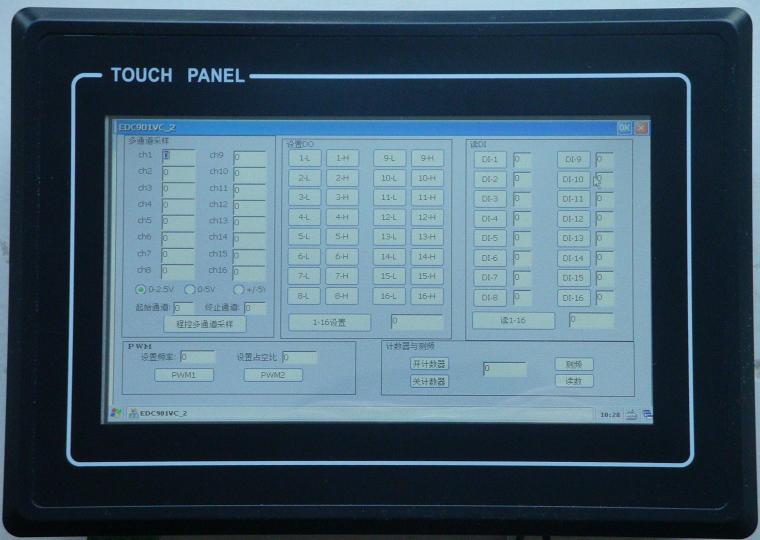

EDC901是一款AR***内核、256MBNand及64MB内存、WinCE6.0操作系统、彩色液晶显示触摸屏及数据采集与控制集成的一体机，可机箱面板嵌入式安装。支持显示屏触摸、USB鼠标、屏显模拟键盘等人机对话机制，是构建各种仪器、设备及各种实验平台的***、廉价的解决方案。它具有16路单端模拟输入的16位AD模数转换数据采集，内置程控增益控制，多种采集模式。可程控单点采样、可进行设定采集点数的内部时钟触发高速连续采样（***高采样时钟达250KHz），内置64M存系统，支持多点采集存储(64K),全部工作在软件设置模式、二路12位DA输出、开关量16路输入／输出全程控并可位设置及位读取、一路16位计数器及频率计、一路程控宽频率范围(550Hz-65KHz)的脉冲及各种模拟波形输出、二路程控可调基频脉宽调制(PWM)器。EDC901的所有功能设置都是通过软件程序控制，无需任何硬件跳线。
主要技术指标：
液晶显示屏
- 背光源：LED工业高亮
- 分辨率：800*400
- 可视尺寸：155*85（mm）,7寸
- 触摸：四线电阻式
AD模拟输入：
- 输入通道：16路单端输入
- 输入范围：0-2.5V、0-5V、-5V - +5V
- 分辨率：16位-65535
- 转换速率：1000Ksps
- 通道输入阻抗：1兆欧姆
- 系统噪声：&plu***n;2 LSB
- 系统误差：＜0.5% FS
- 采样时钟：200Hz-250KHz(周期：4uS-50000uS)
- FIFO存储系统：存储深度42K
DA输出:
- 输出通道：二路
- 分辨率：12位-4095
- 输出电压范围：0-5.0V
- 输出电压精度：&plu***n;2 LSB
- 零位失调输出：0-0.006V
- 输出负载能力：>3mA
I/O数字输入／输出：
- 通道：16路输入／输出
- 门限电压：TTL电平（***大耐压5V）
- 输入／输出设定：每路均可程控设定为输入或输出
- 单路设置：每路均可位读取或位设置。1-16通道也可字设置或字读取
程控脉冲输出：
- 输出频率范围：550Hz-65KHz
- 频率误差：<0.2%
- 输出电平：>3V
- 输出负载能力：>3mA
模拟波形发生器：
- 波形种类：正弦波、三角波、锯齿波
- 输出频率范围：10Hz-15KHz
- 频率误差：50Hz-10KHz内 <5%
- 输出幅度：>3V
- 输出负载能力：>3mA
脉宽调制器(PWM)：
- 输出通道：二路
- 分辨率：16位
- 基础频率范围：550Hz-65KHz
- 基础频率误差：&plu***n;0.1%
- 调制范围：1%-98%
- 输出幅度：>3V
- 输出负载能力：>3mA
计数器：
- 加法计数器，上升边沿有效
- 计数器数量：1路
- 计数值：16位-65535
- 计数控制：程控，启动自清零
频率计
- 测频范围：100Hz-65KHz
- 测频误差：0.2%&plu***n;10LSB
- 输入电压：0-5V（***大电压5V）
配套清单：
- EDC901一体机
- USB数据传输线缆一根
- DB25接插头一套
- DIP26接插头一套
- 各种程序及使用手册光盘一张
性能稳定、品质保证，一年保修，终生维修。
