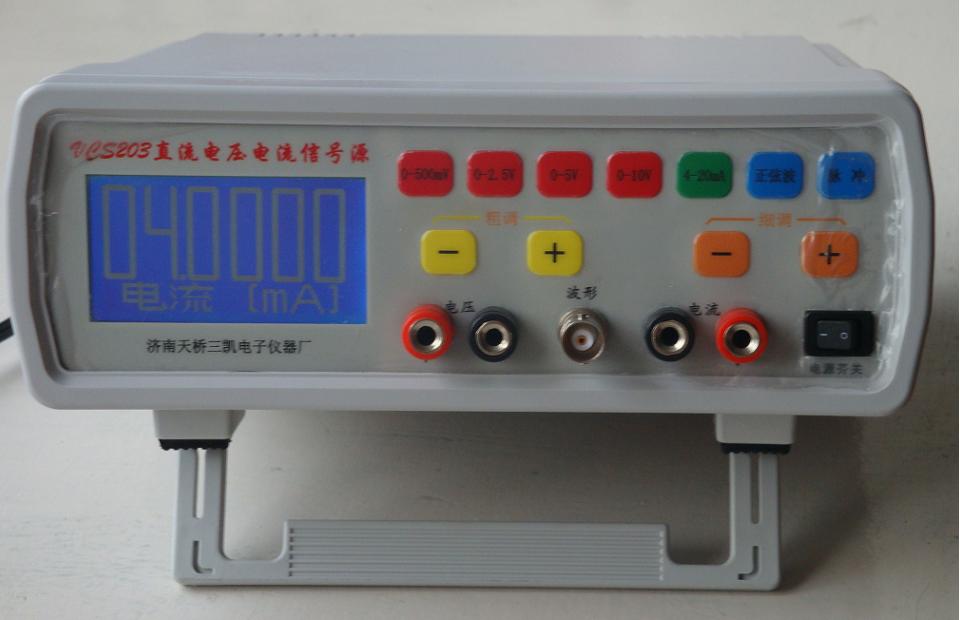

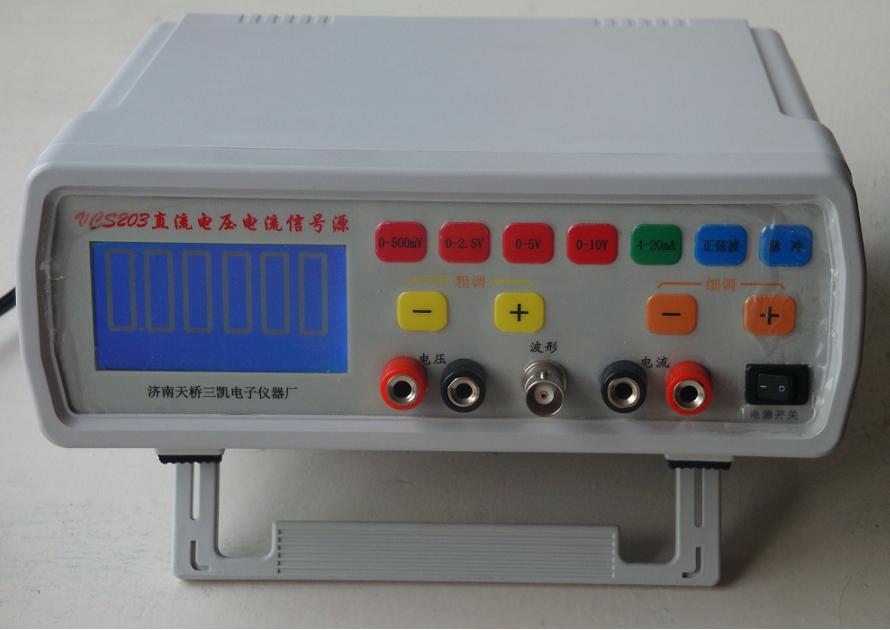

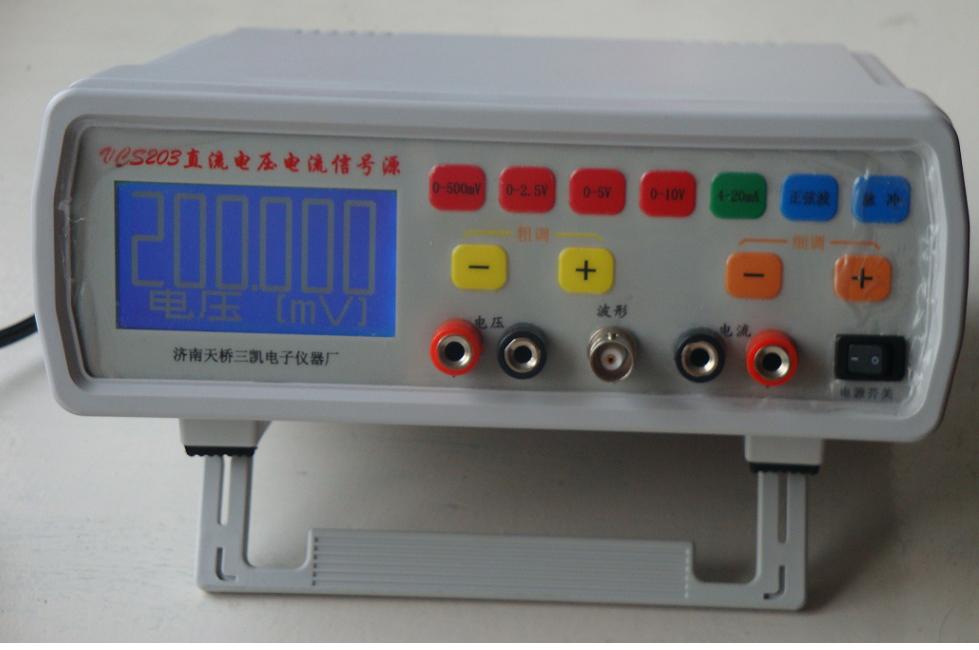

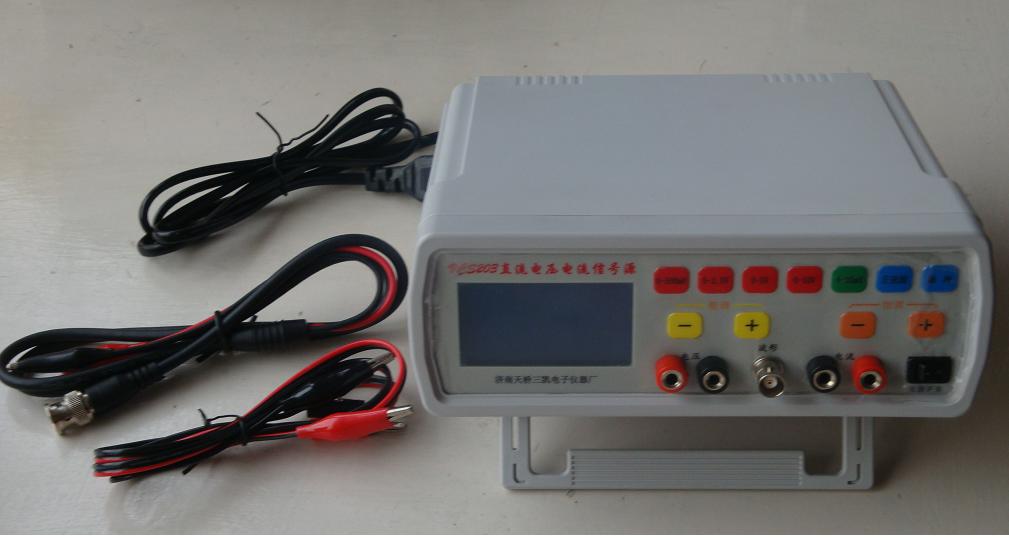

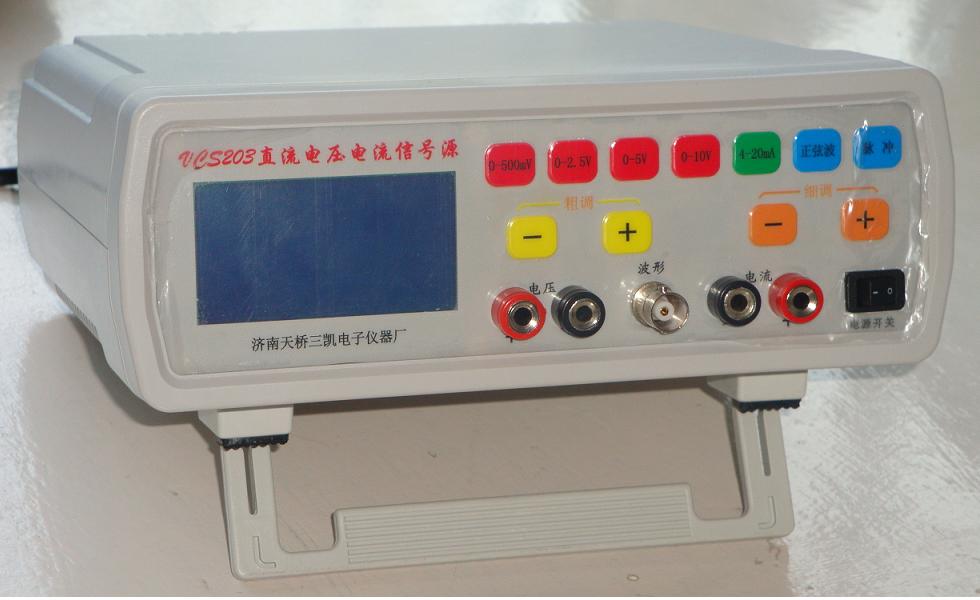

VSC203是一款集直流电压、直流电流及正弦波、脉冲多功能信号发生器。采用220伏市电供电，方便可靠。采用单色点阵液晶屏显示数字及对应功能的汉字，清晰、直观。是一款廉价仪器级直流电压、电流信号发生器。是实验室、工业生产、大专院校教学及科研单位理想工具仪器。
该仪器在电路架构及输出端子，电压、电流、波形是完全***架构设计。三路输出端子可同时完全***的输出信号，互不影响。即在输出某一档位电压信号时，还可同时输出电流信号及一种波形。这可满足多种信号的同时使用，满足多信号综合测试及逻辑仿真等等，或实现一机多用。
技术参数
1、电压
直流电压信号共设四档：0-500mV、0-2.5V、0-5V、0-10V
|
档位 |
初始值 |
粗调步进 |
***高分辨率 |
综合误差 |
|
0-500mV |
200mV |
5mV |
0.008mV |
0.02%FS |
|
0-2.5V |
1.25V |
50mV |
0.04mV |
0.03%FS |
|
0-5V |
2.5V |
100mV |
0.16mV |
0.05%FS |
|
0-10V |
5V |
500mV |
0.16mV |
0.1%FS |
2、电流
直流电流档为4-20mA档。技术参数如表二：
|
档位 |
初始值 |
粗调步进 |
***高分辨率 |
回路电阻 |
综合误差 |
|
4- 20mA |
4mA |
0.5mA |
0.005mA |
〈100Ω |
0.05%FS |
3、波形
波形信号共设二档：正弦波、脉冲。
|
档位 |
频率范围及误差 |
幅度及误差 |
初始值 |
粗调步进 |
细调 |
|
正弦波 |
10-10000Hz&plu***n;5%FS |
5Vpp&plu***n;5% |
5000Hz |
500Hz |
无效 |
|
脉冲 |
20-25000&plu***n;5%FS |
5Vpp&plu***n;5% |
10000Hz |
500Hz |
无效 |
4、仪器尺寸
200 X 190 X 70 [mm]
