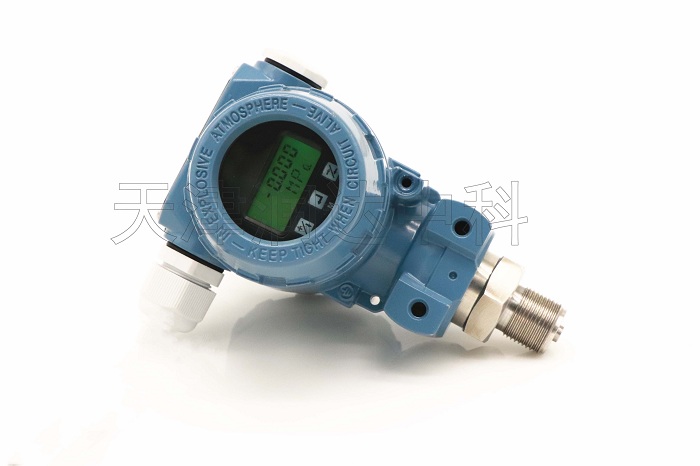

TRD130工业压力变送器
- 产品概述:
TRD130系列工业压力变送器采用水平的压力传感器芯片，配合精度电子元器件，将被测介质的压力值转化为标准的电流或电压信号。产品性能优良可靠,结构紧凑，使用维护方便，可适用于环境比较恶劣或露天的场合。
- 应用领域:
轻工机械，航空航天领域，石油化工工业现场，液压及气动控制系统，内燃机、制冷机、空调机、压缩机、加气机食品，、酿酒、等行业领域的过程控制和压力测量。
- 产品特点:
- 具有反向极性和限流保护；
- 激光调阻温度补偿；
- 范围宽抗腐蚀，适用于多种介质；
- 过载及抗干扰能力强，性能稳定。
- 性能参数:
介 质： 气体、液体、油等与接触部分材质相兼容的介质
量程范围： 0～2kPa～60Mpa -100kpa～0～5kpa～60Mpa(防爆)
压力类型： 表压、绝压或密封参考压力
过载压力： 200%FS
综合精度： 0.25、0.5级可选
长期稳定性:≤0.2%FS/年
防护等级： IP65
工作温度： -20～85℃(常规) -20～150℃ (高温型)
补偿温度： -10～70℃
供电电源： 12～36VDC (标定电压24VDC）
输出信号： 4～20mA（二线） 0-10V (三线)1-5V (三线) RS485，HART通讯协议
过程连接: M20×1.5外螺纹（Ф3内孔）或用户注明
介质兼容性：传感器壳体：不锈钢1Cr18Ni9Ti;膜片：不锈钢316L;电子壳体：铝合金
- 选型指南:
|
选型表 |

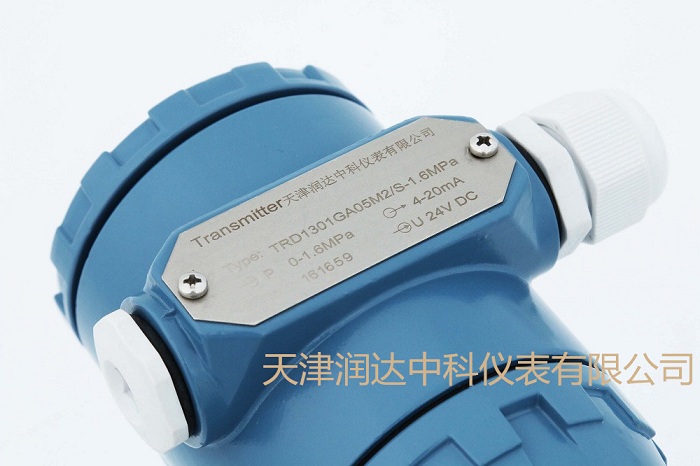

选型示例: TRD1301GA05M2/S-1.6MPA |
||||||||
|
TRD130 |
□ |
□ |
□ |
□ |
□ |
/□ |
—□ |
||
|
变送器形式 |
1 |
常规通用型 |
|||||||
|
2 |
高温型 |
||||||||
|
3 |
齐平模型 |
||||||||
|
4 |
智能型 |
||||||||
|
压力形式 |
G |
表压 |
|||||||
|
A |
绝压 |
||||||||
|
输出信号 |
A |
4-20MA(常规) |
|||||||
|
B |
0-10V |
||||||||
|
C |
1-5V |
||||||||
|
R |
RS485通讯协议 |
||||||||
|
H |
HART通讯协议 4-20MA输出 |
||||||||
|
精度等级 |
05 |
0.5% (常规) |
|||||||
|
02 |
0.25%(需订制) |
||||||||
|
过程连接 |
M2 |
M20*1.5外螺纹 (常规) |
|||||||
|
G2/G4/Y（） |
G1/2；G1/4；其他（需注明） |
||||||||
|
附加功能:(可多选,可不选) |
/S |

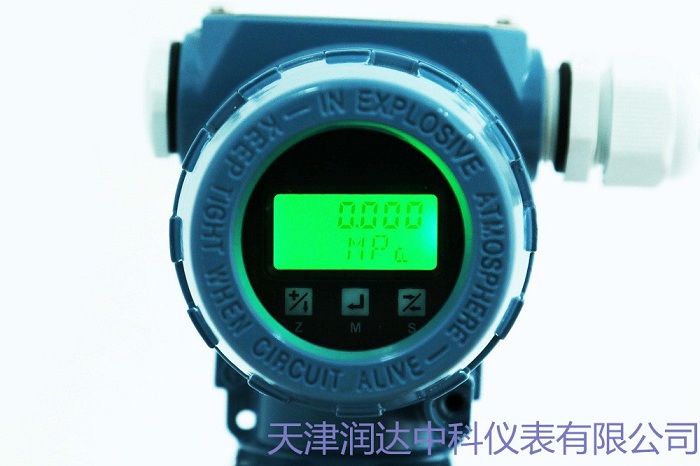

数字显示 |
|||||||
|
/EX |
防 爆 |
||||||||
|
量程范围 |
-Xkpa/Mpa |
X为实际所需z*大量程 |
|||||||
