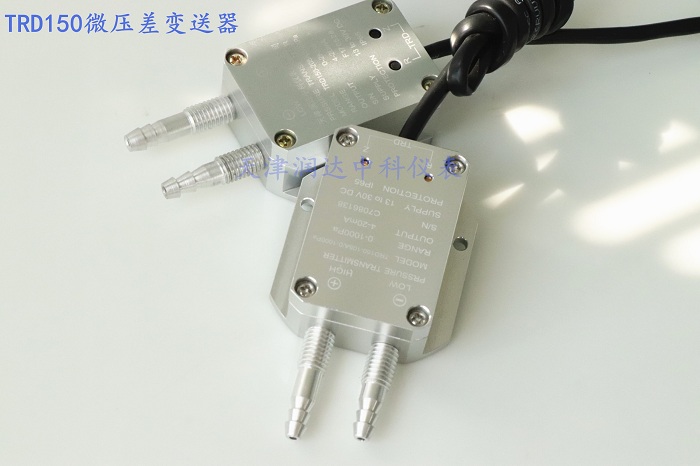

TRD15O精巧型微差压（风压）变送器
l 产品特点:
►外形精巧，安装方便，采用阻燃壳体保护；
►阻尼滤波设计使它受动压的影响小；
►可同时用于差压、压力、负压测量；零位、满度均现场可调；
►多种量程，输出信号电气连接和压力接口均采用标准化设计。
l 技术参数:
量 程: 0-0.06～±100kpa 综合精度: 0.5%FS（常规） 0.25%FS、
输出信号: 4～20mA(二线制)，1-5V，0-10V

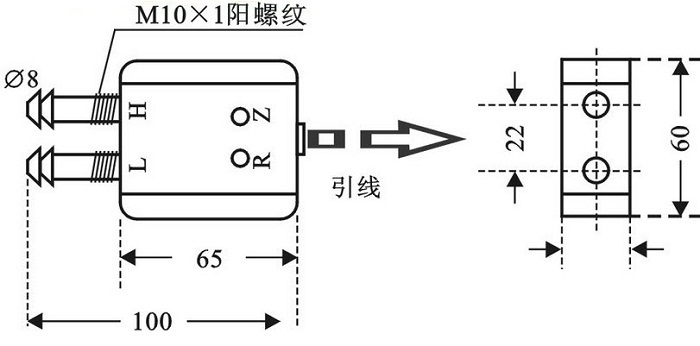

供电电压: 24VDC(9～36VDC) 安装尺寸图：
补偿温度: -10～70℃
环境温度: 常温(-20～85℃)
长期稳定性能: 0.1%FS/年
测量介质:不导电无腐蚀或弱腐蚀性气体
l 安装注意事项:
测干净气体时，可任意安装。
测潮湿、脏气体时，引压接口必需垂直于地面安装。

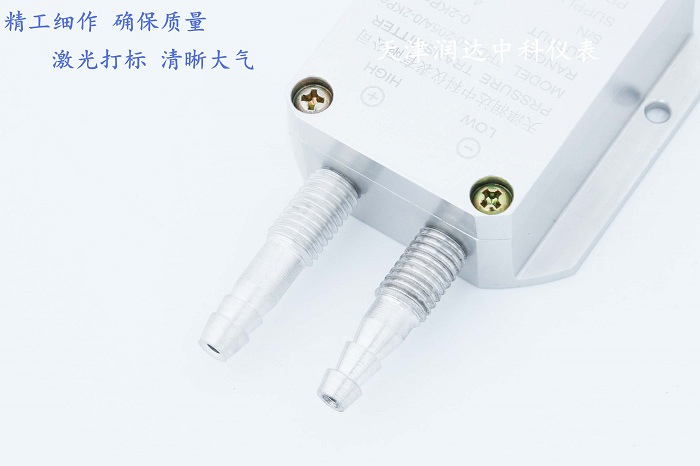

接口尺寸：φ8或φ6宝塔头
引线接头：直引线插头

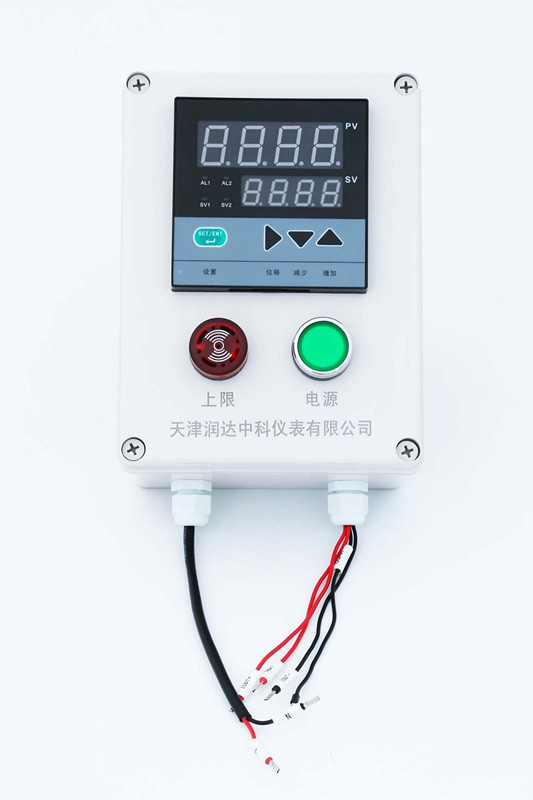

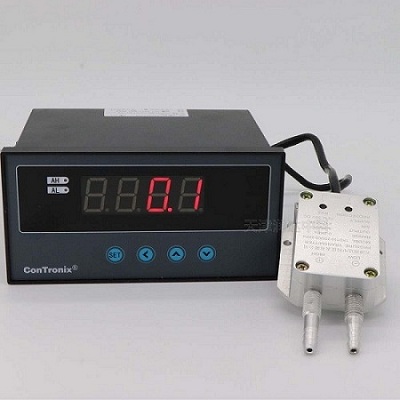

传感器可配套使用数显控制仪,实现现场显示控制
风压测量量程较小,安装时会出现零位误差,只需调节电位器＂Ｚ＂即可。
l 选型指南：
|
TRD150 |
□ |
□ |
□ |
/□ |
选型示例：TRD150205A/0-1000pa |
|
引压接口 |
1 |
单孔（可测压力，负压，需定制） |
|||
|
2 |
双孔（可测压力，差压负压，常规产品） |
||||
|
精度等级 |
05 |
0.5%FS（常规） |
|||
|
02 |
0.25%FS（需订制） |
||||
|
输出形式 |
A |
4-20mA |
|||
|
B |
0-10V |
||||
|
C |
0-5V |
||||
|
测量范围（0-0.06～±100kp） |
/X |
量程在范围内可任选 |
|||
