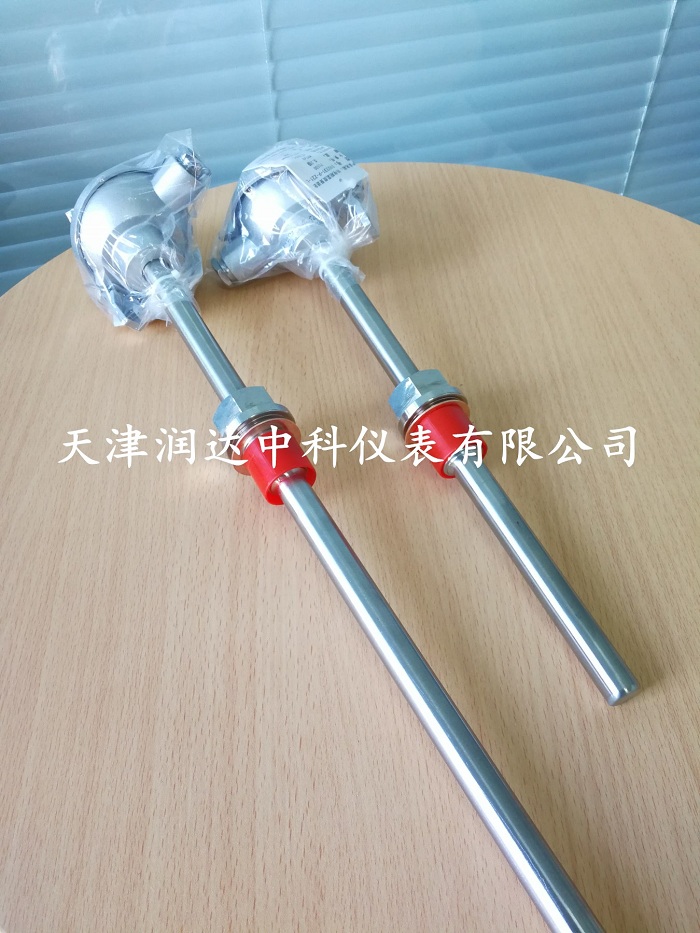

TRD231/232热电阻热电偶温度传感器 一体化温度变送器
l 产品概述：
工业用热电阻热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器等配套使用。直接测量生产过程中液体、蒸汽和气体介质以及固体的表面温度。传感器可分为装配式和铠装式，热电阻可测量范围为-200℃～500℃；热电偶可测量范围为0～1800℃。
铠装热电偶、铂电阻具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，可以作为装配式热电偶的感温元件。
一体化热电阻热电偶温度变送器由温度传感器和信号转换器组成，把温度传感器检测到的信号直接转换成4～20mA 电流输出。结构简单，使用方便，是新一代温度检测，控制仪表。
l 参数选型指南：
|
选型表 |
|
||||||||||
|
TRD23 |
温度仪表 |
||||||||||
|
类型 |
1 |
热电阻 |
|||||||||
|
2 |
热电偶 |
||||||||||
|
热电阻元件种类 |
P |
铂电阻 PT100(常规) 测温范围:-200～420℃ 允差值±0.30或±0.15 |
|||||||||
|
C |
铜电阻 CU50 测温范围:-50～150℃ 允差值±0.30 |
||||||||||
|
热电偶元件种类 |
B |
铑30-铂铑6 分度号:B 测温范围:0～1800℃ 允差值±２.5或0.25%t |
|||||||||
|
S |
铂铑10-铂 分度号:S 测温范围:0～1600℃ 允差值±２.5或0.25%t |
||||||||||
|
N |
镍铬硅－镍硅 分度号:N 测温范围:0～1300℃ 允差值±２.5或0.25%t |
||||||||||
|
K |
镍铬-镍硅 分度号:K 测温范围:0～1200℃ 允差值±2.5或0.75%t |
||||||||||
|
E |
镍铬-铜镍 分度号:E 测温范围:0～800℃ 允差值±2.5或0.75%t |
||||||||||
|
T |
铂铑10-铂 分度号:T 测温范围:0～600℃ 允差值±2.5或0.75%t |
||||||||||
|
型式 |
—Z |
装配式 |
|||||||||
|
—K |
铠装式 |
||||||||||
|
—J |
一体化温度变送器( |
||||||||||
|
接线盒形式 |
1 |
无接线盒 |
|||||||||
|
2 |
防溅式 |
||||||||||
|
3 |
防水式 |
||||||||||
|
4 |
防爆式 |
||||||||||
|
|
5 |
其他 （可定制需注明） |
|||||||||
|
|
0 |
无固定式装置 |
|||||||||
|
连接方式 |
1(注明尺寸) |
螺纹连接 （常规为M27*2） |
|||||||||
|
2(注明尺寸) |
活动法兰 |
||||||||||
|
3(注明尺寸) |
固定法兰 |
||||||||||
|
管径 |
/ΦX |
X为保护管直径 |
|||||||||
|
插入深度 |
-Lmm |
L为插深 |
|||||||||
|
附加功能 |
/EX |
防爆 |
|||||||||
|
|
|||||||||||
