TRD155数字压差声光报警控制仪
简介；

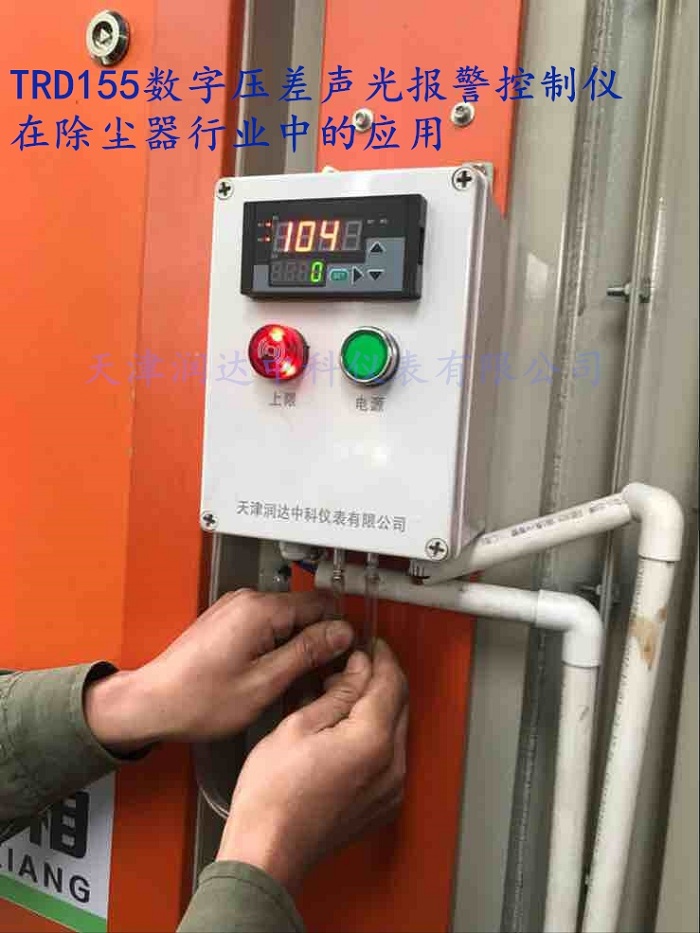

TRD155数字压差声光报警控制仪是我司专门为工业除尘器、喷涂设备、空调过滤器、锅炉炉膛负压、正压送风系统压差控制开发的一款精度产品。该产品采用美国进口压差芯体，双行4位数字显示，分别显示实测压差值和控制输出差压值（用户可自由设定）；带电源指示灯（电源开关按钮），声光报警器。
技术规格
l 测量介质:干燥，洁净无腐蚀性气体
l 压力形式：表压，压差
l 采用美国进口差压芯体，精度稳定性好，具有零点，满量程补偿，温度补偿。
l 量程0~±100pa/0~±10,000pa
l 输入电压：220VAC (16~36VDC需定制)
l 精度：±0.5% FS/1.0%（标准型），±0.25% FS（精度型）；
l 长期稳定性能: 0.1%FS/年
l 输出信号：1路开关量 （标配1路声光报警器+1路电源指示灯/开关）
可加选4~20mA、0-5V 、0~10V输出或RS485通讯接口
l LED 双行 4位数字显示，可显示测量值，峰值，报警设定值，报警值一键加减。
l 手动按键压差零点校准
l 过载能力：200%FS
l ABS工业塑料外壳，IP65防护等级
l 补偿温度: -10～70℃ 环境温度: 常温(-10～70℃)
l 外形尺寸：150*200*100
l 重量：850g
选型表：
|
TRD155 |
- □ |
/□ |
/□ |
/□- |
||
|
显示单元尺寸 |
A |
96*48横式 |
||||
|
B |
96*96横式 |
|||||
|
C |
80*160竖式 |
|||||
|
输出方式： （附加输出可不选） |
N |
1路开关量+1路声光报警器+1路电源指示灯 |
||||
|
A |
4-20mA |
|||||
|
D1 |
0-10VDC |
|||||
|
D2 |
0-5VDC/1-5VDC |
|||||
|
R |
Modbus RS485通讯 |
|||||
|
传感器形式 |
E （仅A型尺寸可选） |
一体式传感器内置 |
||||
|
F |
分体式传感器外置 |
|||||
|
精度等级 |
05 |
0.5%FS |
||||
|
02 |
0.25%FS 需定制 |
|||||
|
量程 |
0~±100pa/0~±10,000pa可选 |
|||||
选型举例：TRD155-A/N/E/05/0-3KPa；96*48显示窗口，一体式显示，精度0.5%FS,量程0-3kpa。
*压力选择小于100pa量程时请咨询厂家 *

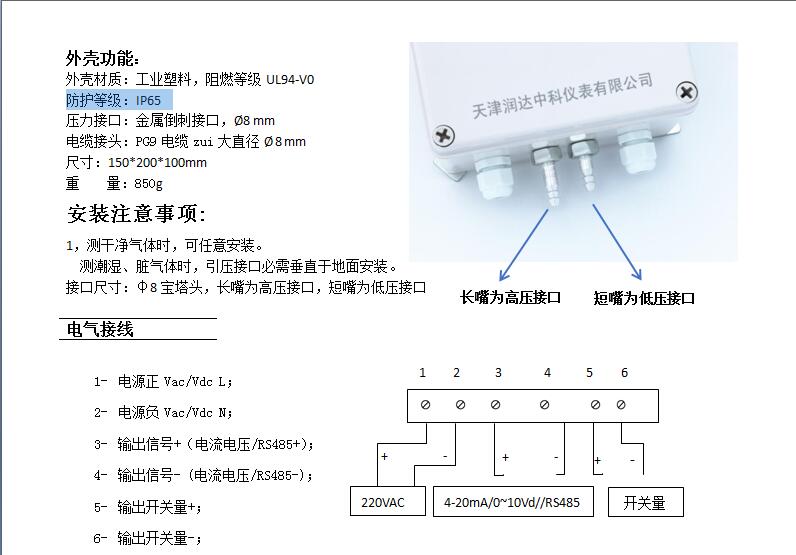

外壳功能：
外壳材质：工业塑料，阻燃等级UL94-V0
防护等级：IP65

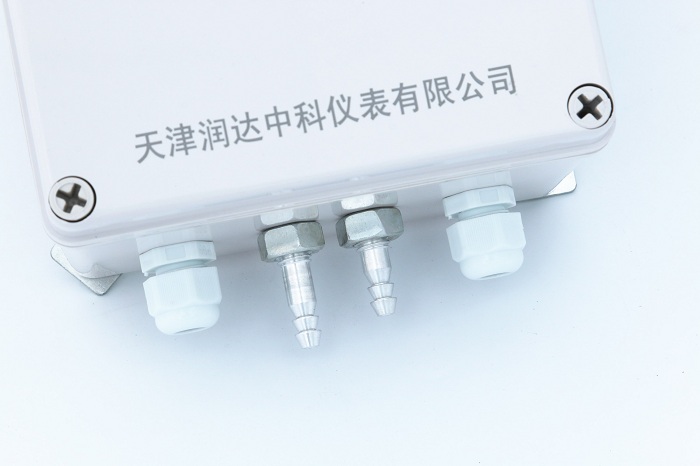

压力接口：金属倒刺接口，Ø8 mm

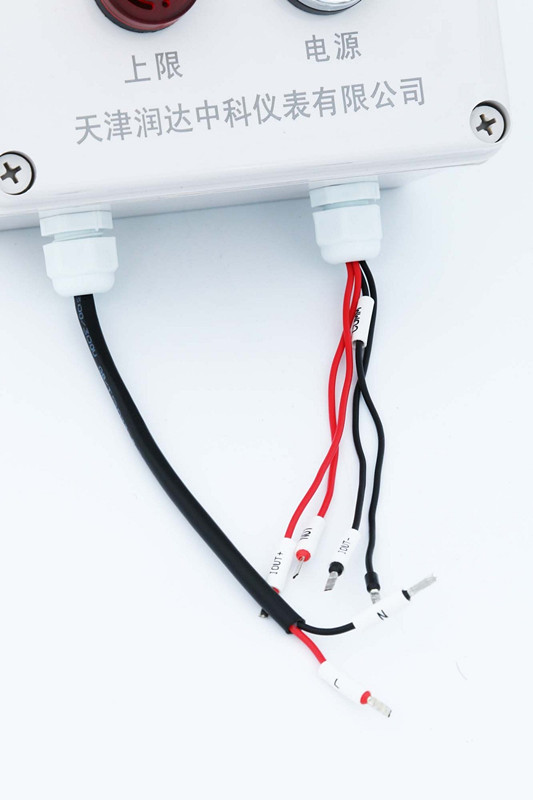

电缆接头：PG9电缆大直径Ø 8 mm
尺寸：150*200*100mm
重 量：850g
