USB-DMP609是一款国内外***采用32位ARM内核主控系统的低***USB2.0总线16位AD数据采集板卡，具有16路单端模拟输入，高达42K板载FIFO存储系统，内部时钟触发高速连续采样（采样率达250KHz），具有高分辨率、高速采集性能。二路12位DA输出、开关量16路输入／输出全程控并可位设置及位读取、一路16位计数器、频率计、二路程控基频脉宽调制（PWM）输出、一路脉冲输出、板载程控多种模拟波形发生器。全部功能均为软件程控设置。USB总线传输，即插即用，支持热插拔。并且可由USB传输线供电。可广泛用于各种仪器、试验设备、现场实时监测与控制及院校、科研院所等领域的数据采集、处理与分析、科研试验平台等等。支持各种编程开发环境（VC、MFC、VB、LabVIEW、Delphi等等）并提供开发例程。而且价格还低于同类8位内核机。
主要性能指标：
AD模拟输入：
- 输入通道：16路单端输入
- 输入范围：0-2.5V、0-5V、-5V - +5V
- 分辨率：16位-65535
- 转换速率：1000Ksps
- 通道输入阻抗：1兆欧姆
- 系统噪声：&plu***n;2 LSB
- 系统误差：＜0.5% FS
- 采样时钟：200Hz-250KHz(周期：4uS-50000uS)
- FIFO存储系统：存储深度42K
DA输出:
- 输出通道：二路
- 分辨率：12位-4095
- 输出电压范围：0-5.0V
- 输出电压精度：&plu***n;2 LSB
- 零位失调输出：0-0.006V
- 输出负载能力：>3mA
I/O数字输入／输出：
- 通道：16路输入／输出
- 门限电压：TTL电平（***大耐压5V）
- 输入／输出设定：每路均可程控设定为输入或输出
- 单路设置：每路均可位读取或位设置。1-16通道也可字设置或字读取
程控脉冲输出：
- 输出频率范围：550Hz-65KHz
- 频率误差：<0.2%
- 输出电平：>3V
- 输出负载能力：>3mA
模拟波形发生器：
- 波形种类：正弦波、三角波、锯齿波
- 输出频率范围：10Hz-15KHz
- 频率误差：50Hz-10KHz内 <0.5%
- 输出幅度：>3V
- 输出负载能力：>3mA
脉宽调制器(PWM)：
- 输出通道：二路
- 分辨率：16位
- 基础频率范围：550Hz-65KHz
- 基础频率误差：&plu***n;0.1%
- 调制范围：1%-98%
- 输出幅度：>3V
- 输出负载能力：>3mA
计数器：
- 加法计数器，上升边沿有效
- 计数器数量：1路
- 计数值：16位-65535
- 计数控制：程控，启动自清零
频率计
- 测频范围：100Hz-65KHz
- 测频误差：0.2%&plu***n;10LSB
- 输入电压：0-5V（***大电压5V）
配套清单：
- USB-DMP609数据采集卡一件
- USB数据传输与电源供电线缆一根
- DB25接插头一套
- DIP26接插头一套
- 各种程序及使用手册光盘一张

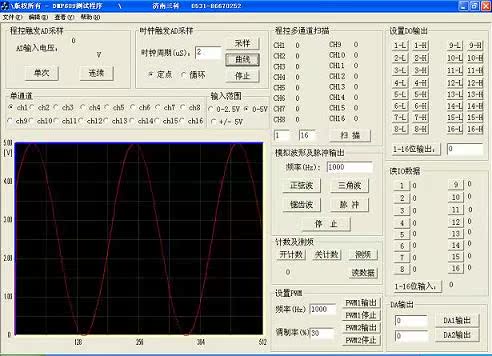

下图为VC++编写的多功能综合应用测试程序，波形显示的为实际测得的信号发生器输出的1KHz波形，未经任何滤波及平滑处理，波形显示平滑、无断点，与中***示波器显示完全一致，这充分验证了本板卡系统良好的性能，数据的采集及传输无失真、无丢失
示波器显示的板载模拟波形发生器输出的10KHz正弦波：
随着USB数据采集系统的应用日益广泛，所以要根据各自需求编写应用程序，大家一定会关心应用程序的编程问题，所以产品所附光盘中提供了普遍使用的VC++、LabVIEW、VB、Delphi等编程语言的应用编程的编程例程（全部源代码），使用户参照例程轻松编辑应用程序。以下为部分例程界面:

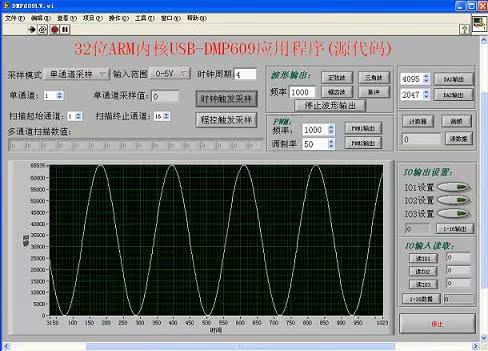

LabVIEW编写的例程界面：

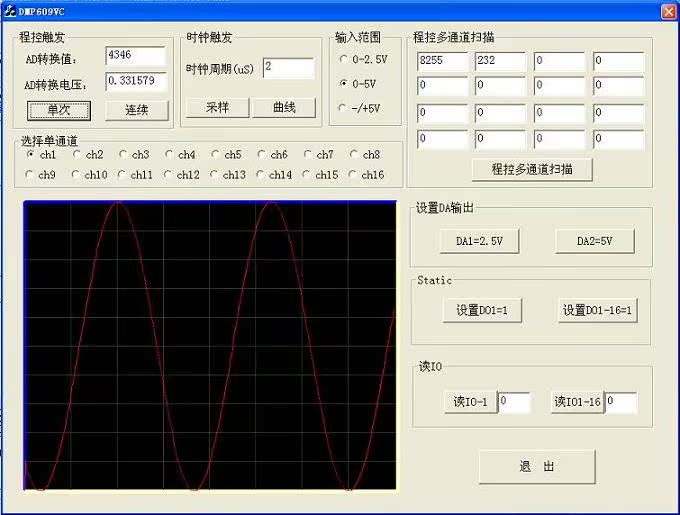

VC++编写的例程界面：

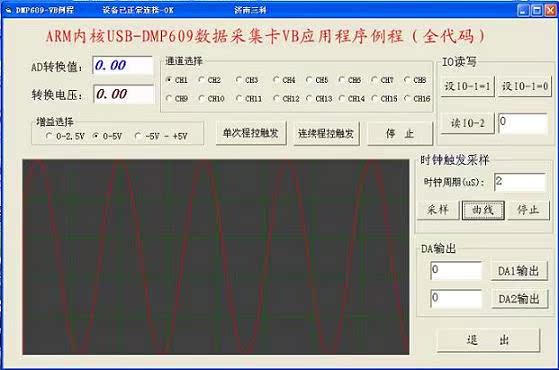

VB编写的例程界面：

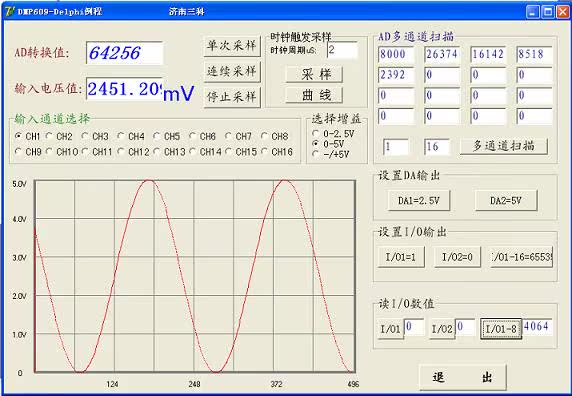

Delphi编写的例程界面：

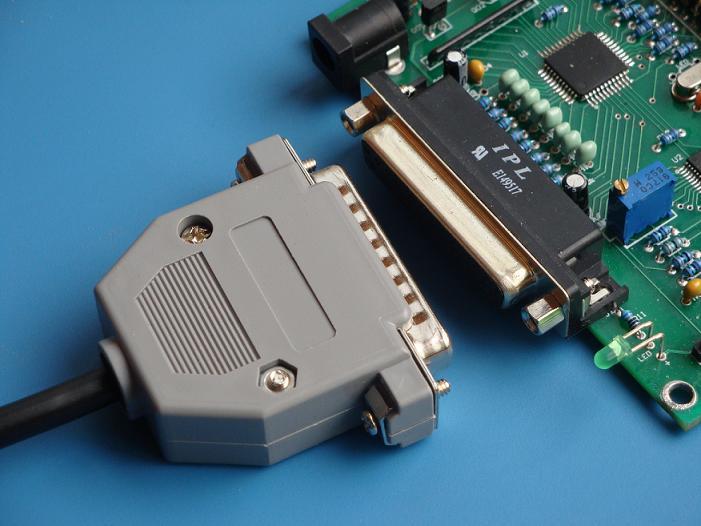

采用国际通行的规范接口，使用方便、安全、可靠。
接口器焊接方便，并具有锁线夹，使接线不会出现被拉断现象。

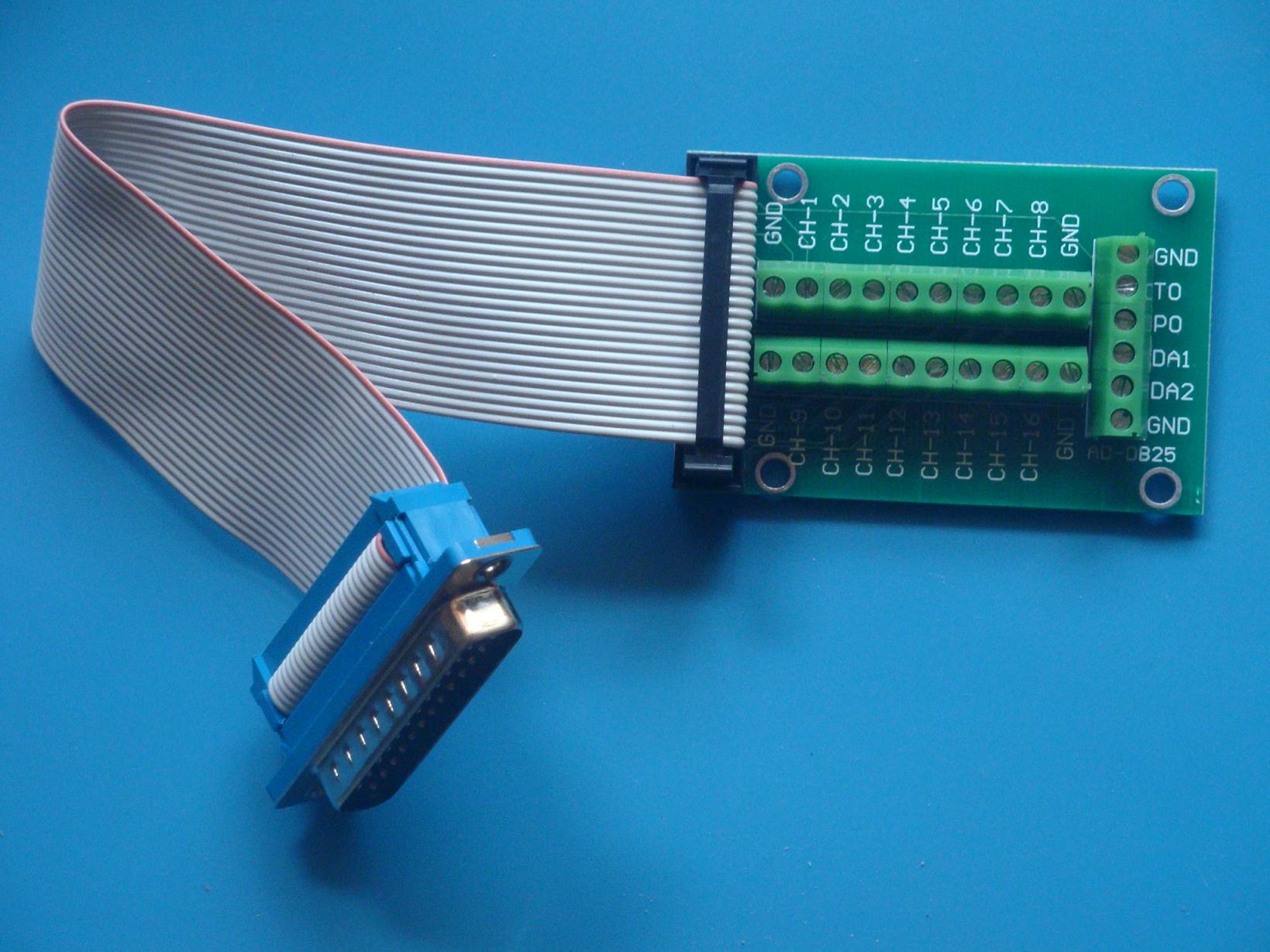

可选配端子接线板， 选购链接地址：http://item./m?id=10022127804

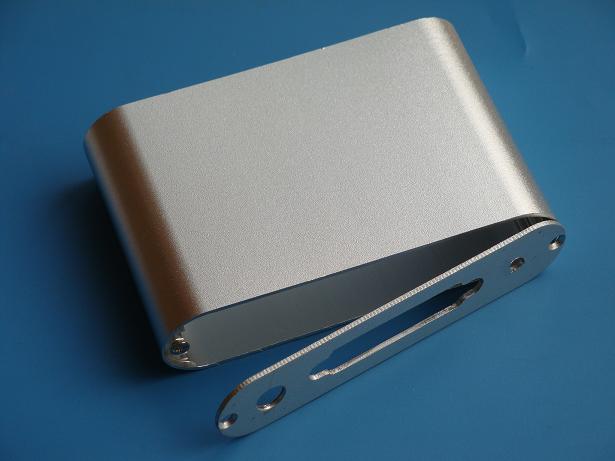

建议选配精美的铝合金外壳，在使用中更安全方便及屏蔽。选购链接地址：http://item./auction/m?item_num_id=85965184
产品一年保修，终生维修。
